基于 SOLIDWORKS PDM 的快速設計重用
文檔說明：
設計通常分為變形設計、自適應設計和創新設計。據估計約 80 %的設計為變形設計和自適應設計 ,這意味著大多數設計過程是基于以前的設計知識的重用?；谟嬎銠C(jī)的設計重用可有效縮短設計周期 ,提高設計質量 ,實現對市場的快速響應。本文在對現有SolidWorks 軟件設計重用基礎上 ,引入了 PDM 中匹配的優秀功能，幫助工程師能夠快速的實現產品改型。
此指導文件只針對達索 SolidWorks EPDM 用戶。
實現過程：
以往實現過程：

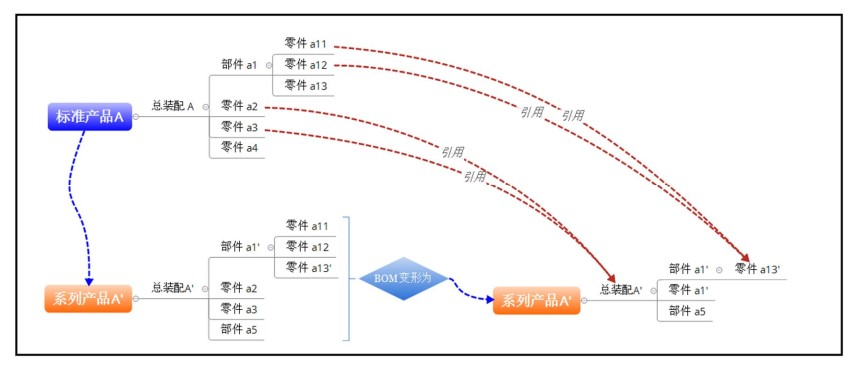

在以往的 SolidWorks 軟件中，設計重用往往意味著需要打包出一份一樣的零部件，在打包的所有零部件中進行增加、刪除、修改零件達到改型的目的（如下圖）。此過程雖說在一定程度上增加了設計效率，但是時間長久之后，隨著文件數量的增加，常常出現企業文件混亂，難以管理的現象。常見的問題有借用關系混亂、車間使用加工圖紙和技術部對不上導致加工出錯，歷史版本難以進行完整的追溯等一系列問題。
在常規 EPDM 中實現過程：

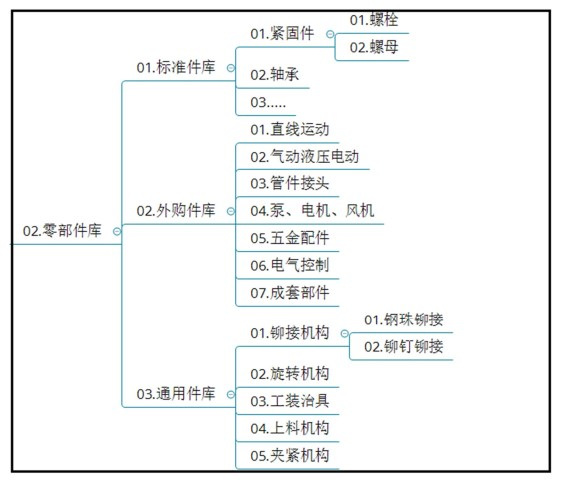

一般，為了保證數據源的單一獨特性，便于后期產品的設計重用。并且一定程度上要保證做到標準化、模塊化。我們會為企業規劃通用零部件庫用以存放企業零部件數據。
并且定義了在 EPDM 中借用、快速重用的路徑。
在這樣一整套規范下，我們在 EPDM 中不需要打包，只需要在 SolidWorks中進行簡單的另存為操作，就可以實現快速的新訂單的響應，生成新的模型。并且只針對其中的專用自制件進行修改即可實現所有零部件的修改。雖然較之前的不借助 EPDM 的方式有了一定的效率提升，但在這個過程中依然需要較多的人為判斷，判斷出哪些是需要修改的專用自制件尤為費時費力。因此我們有了下面一種新的思路。

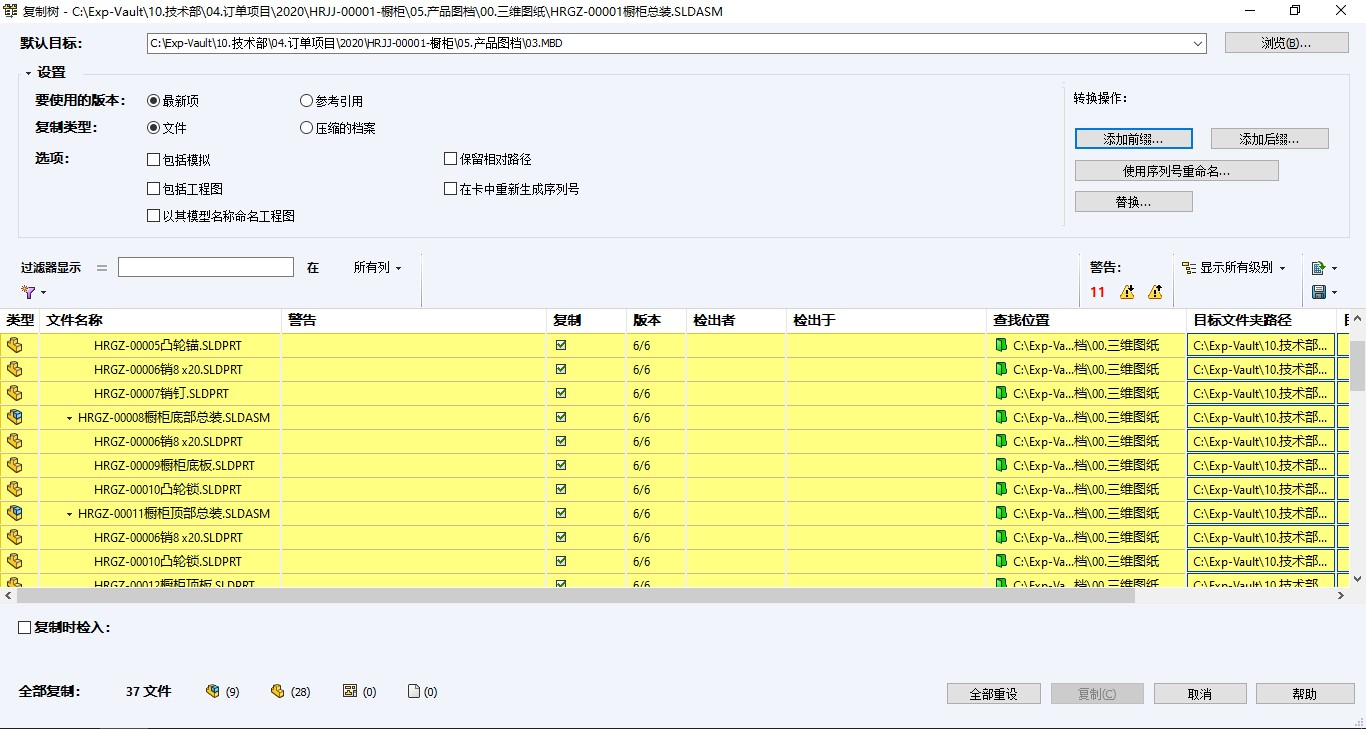

使用復制樹來實現快速重用的 新思路 ：復制樹對話框讓您可以復制父文件及其所有參考引用，以便創建另一個與原始文件不相關的實例。

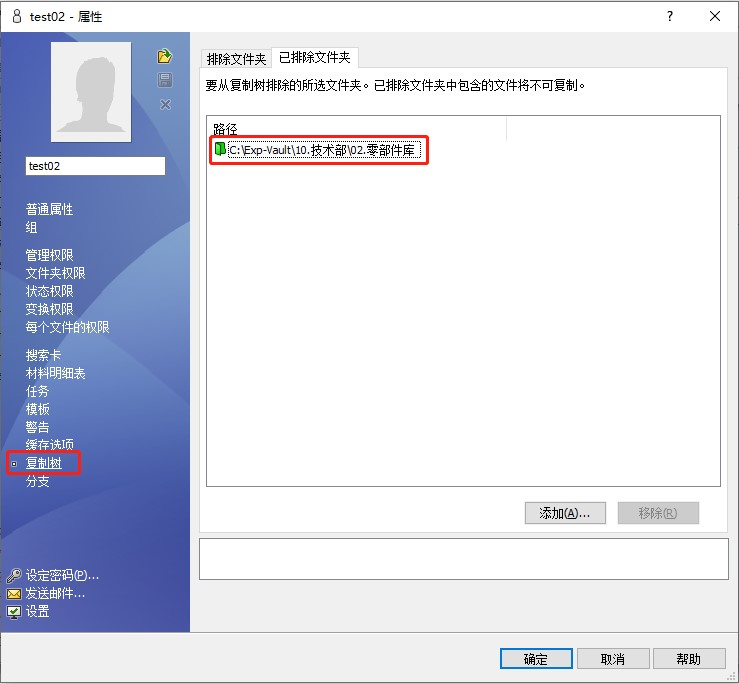

這樣就可以在設計重用時快速的實現總裝和所有專用自制件的生成，但美中不足的是依然需要我們進行認為的篩選，因此我們接下來要做一個十分重要的操作。我們需要將之前規劃的零部件庫從復制樹的路徑中排除，如此，只需要企業員工在使用時嚴格按照規范行事，將產品的通用零部件進行很好的梳理，那么就很輕易的可以實現借用件在生成新的產品時不進行生成，這樣就確保了生成的的所有零部件都是我們直接需要進行修改的專用自制件。

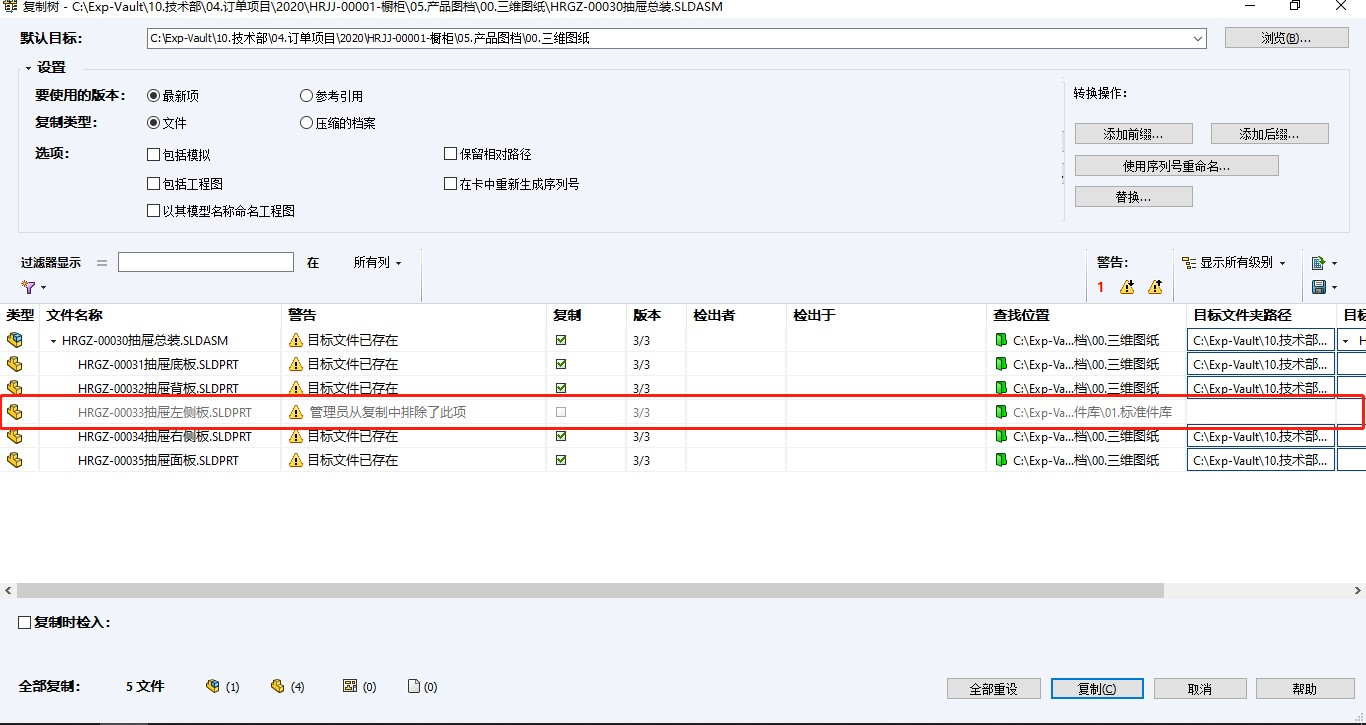

最終可以實現如下圖所示的效果。
以上是我認為目前為止在 SW 和 EPDM 中進行設計重用的最佳方法，其中細節就不做過多的贅述，若有興趣，大家可以自行在軟件和項目中進行設置驗證。
