意義及目的：

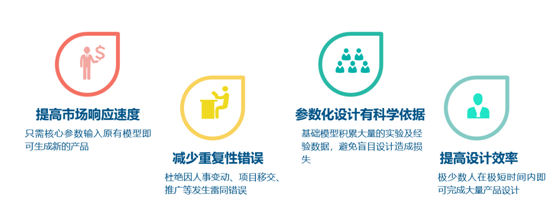

基于三維軟件參數化設計指在已對圖形所建立的幾何約束(尺寸約束和拓撲約束)基礎上，通過調整關鍵參數來修改和控制幾何形狀，從而自動實現產品的精確造型。它可以幫助企業常規定制產品實現快速設計，解放工程師，提高工作效率。

基于三維軟件的參數化設計方法更符合和貼近現代CAD中概念設計以及并行設計思想，它與傳統設計方法相比，不僅僅局限于產品的詳細設計階段，可支持設計過程的完整階段，可以快速地進行設計修改并有效地利用以前的設計結果，支持并行設計符合設計人員的習慣。除此之外，參數化設計還能夠使設計人員在設計的同時實現參數化建庫，極大的方便后續設計工作。

參數化設計極大的改善了制圖的繪制手段，提高了設計的柔性，在概念設計、動態設計、實體造型、裝配，公差分析與綜合、機構方針、優化設計等領域發揮著越來越大的作用，體現出很高的應用價值。

怎么做？

目前基于SOLIDWORKS參數化設計是SOLIDWORKS軟件主要功能之一，通過有機地結合參數化設計和特征建模，SOLIDWORKS軟件可方便地進行參數化建模。模型中的每一特征及尺寸都有相應參數一一對應，同時可通過關系將參數建立聯系，使各模型及模型的特征及尺寸具有全相關性，實現對模型的控制。同時設計人員對其中一個特征或尺寸進行修改后，全局設計的相關修改可自動實現，以確保所有零件和多個環節的數據一致性。

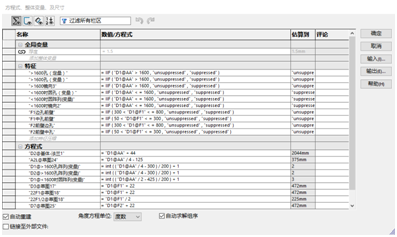

SOLIDWORKS方程式是SOLIDWORKS軟件定義不同模型之間尺寸的函數關系，它支持常見的方程式語句，工程師比較方便定義模型之間的互相關系。

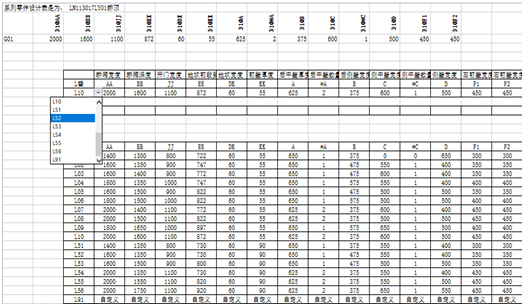

Excel表格是SOLIDWORKS軟件參數化設計的主要一項功能。相比較SOLIDWORKA自帶的方程式功能Excel表格可以內嵌到SOLIDWORKS文件里面作為系列零件設計表，通過系列零件設計表來控制模型的相關屬性，可以很方便地對零件或裝配體進行配置設計。同時， Excel表格有很強大的數據處理功能。除了可以在Excel表格上應用豐富的函數外，還可以在表格上加入宏。

宏

宏是SOLIDWORKS軟件中的一個可程序化模塊,它將模型的整個創建過程記錄下來,包括特征類型及建立過程、尺寸參數設置、關系等創建特征所需要的所有信息,以類似于 BASIC語言的簡單程序來表示。程序經過適當修改后運行,SOLIDWORKS軟件可以通過手動方式完成特征顯示和隱含、特征和尺寸的修改、暫停再生過程和附加特征等。設計人員可以根據產品研發需要編輯修改模型的(宏)以實現模型的建立和修改,可以方便地生成外型類似的模型及特征,這將大大加快建模速度,提高設計效率使用(宏)的步驟:對零件進行分析,提取零件的關鍵參數,然后設置參數變量,以便后續建核,并根據需要確定驅動參數;創建零件模型;編制程序;運行程序。

二次開發

二次開發在現階段企業實際參數化設計中運用非常多的手段，通過用SolidWorks強大的應用程序接口，以Visual C＋＋6.0作為開發工具，對企業系列產品進行定向開發。

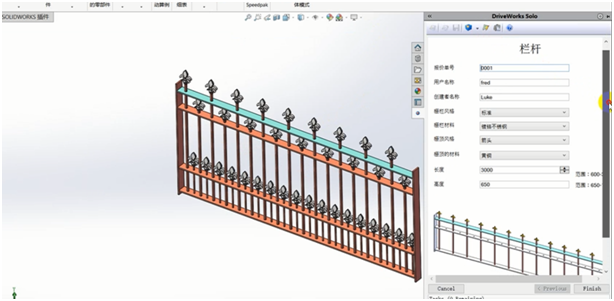

DriveWorks自動化設計工具

二次開發優勢很明顯，使用簡單、效率高，但是缺點也非常明顯需要定向開發，企業不同產品的時候仍需要重新開發，且價格高昂。DriveWorks自動化設計工具有別于二次開發，它是集成與SOLIDWORKS的參數化設計工具，可以根據不同產品實現不同定制方案。同樣比較Excel表格，門檻較低，無需很高的建模技巧。

它幫助企業實現：功能定制、尺寸定制、顏色定制。

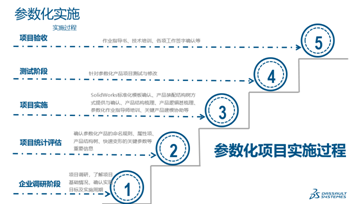

參數化實施方法：

無論采用什么方式實現參數化設計，在實施一個參數化項目如何才能夠做好？

一：項目啟動階段

1、 明確雙方項目團隊成員

2、 建立項目脫產小組

3、 明確項目時間節點

二：需求調研

與客戶溝通，確定參數化項目目標（這非常重要），明確參數化項目設計意圖包括一級界面參數、二級界面參數等等，并確立參數的中文名稱或工程代號。

三：制定建模策略階段

通過項目會議，共同分析討論，最后制定的建模策略。主要從產品功能、產品結構、加工工藝及界面參數等等，確定建模思路。對于項目產品的建模策略，將采用何種形式。
四：參數化建模實施階段

嚴格控制反復修改風險

五：項目交付

1、運行測試

2、知識轉移

六：項目驗收
