摘要：

我們在設計產品時會遇到許多曲面模型，而遇到比較復雜的產品曲面，傳統的SOLIDWORKS 曲面插件無法很好的滿足我們的需求，使用 Power surfacing 插件我們可以快速實現自由型設計，結合 solidwroks 曲面功能，能夠較為輕易的進行曲面產品設計。

一、 PowerSurfacing 軟件介紹

Power surfacing 是 SolidWorks 的一款自由曲面插件，通過這款軟件，曲面的功能可以和 3dmax、MAYA 進行相互比較；讓 solidworks 支持進行設計復雜的自由形，還是A 級的曲面、讓您的設計簡單化，不在需要進行復雜的修剪過程。

二、創建細分曲面

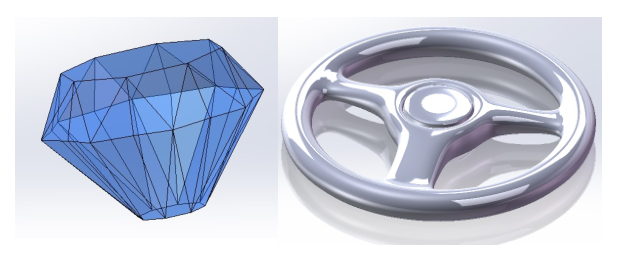

在 SOLIDWORKS 中創建細分曲面對象有多種方法。Power Surfacing 提供了可被用作起始點的幾個原始對象。你可以使用草圖生成細分曲面對象,也可以直接將網格對象,導入到Power Surfacing 編輯器。

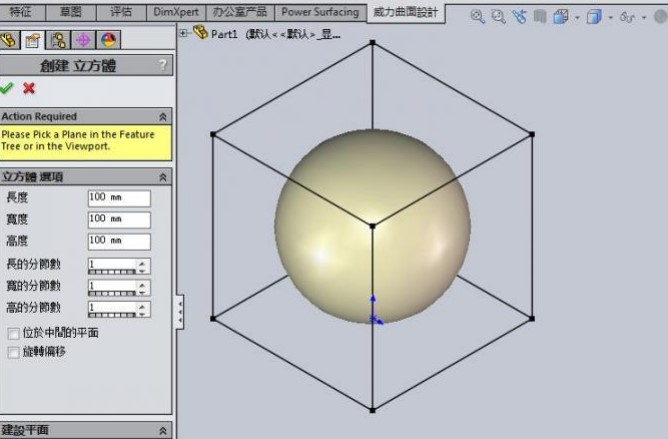

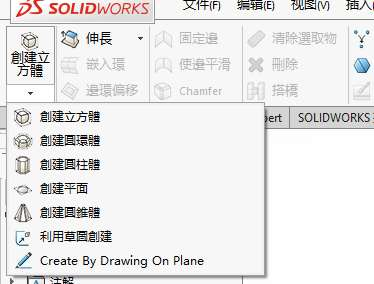

在 Power Surfacing 選項卡的最左邊點擊立方體的下拉菜單，你會發現創建基本曲面元素。我們可以根據想創建模型的形狀選擇執行立方體、圓環、圓柱、平面、圓錐這些命令來創建原始曲面模型

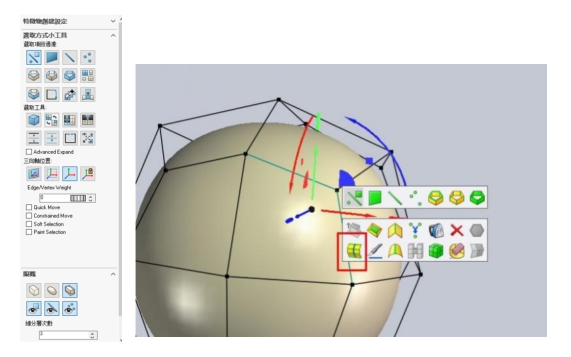

三、使用 Power Surfacing 的小工具靈活選取對象

Power Surfacing 有著易于上手的特點，簡單的工具欄界面使用我們十分容易學會Power Surfacing 的操作模式，較短的學習時間就可以使用靈活的使用強大的曲面軟件

四、Power Surfacing 造型設計

比如我現在要使用 Power Surfacing 設計水杯，我只需要一個特征，通過拖動點線面的控制就可以快速完整水杯的造型設計，與傳統繁瑣的曲面設計不同。

五、多個細分曲面的結合使用

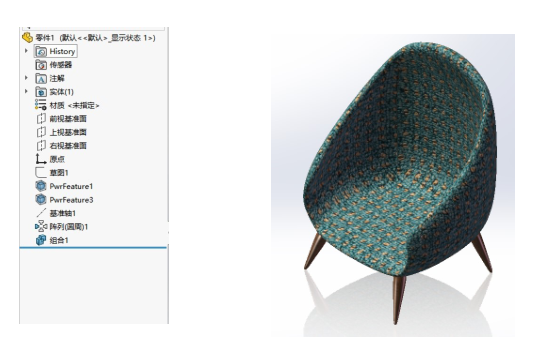

我們也可以通過 Power Surfacing 去建立多個細分曲面模型，再通過組合命令，來完成我們的產品設計

六、Power surfacing 與 solidworks 曲面功能結合

我們也可以使用 Power surfacing 后再結合 Solidworks 的曲面功能去完成我們的產品設計

七、Power surfacing 逆向處理

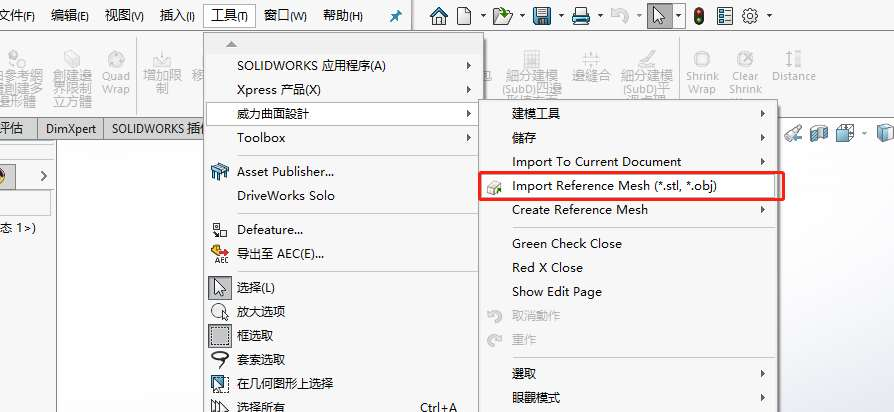

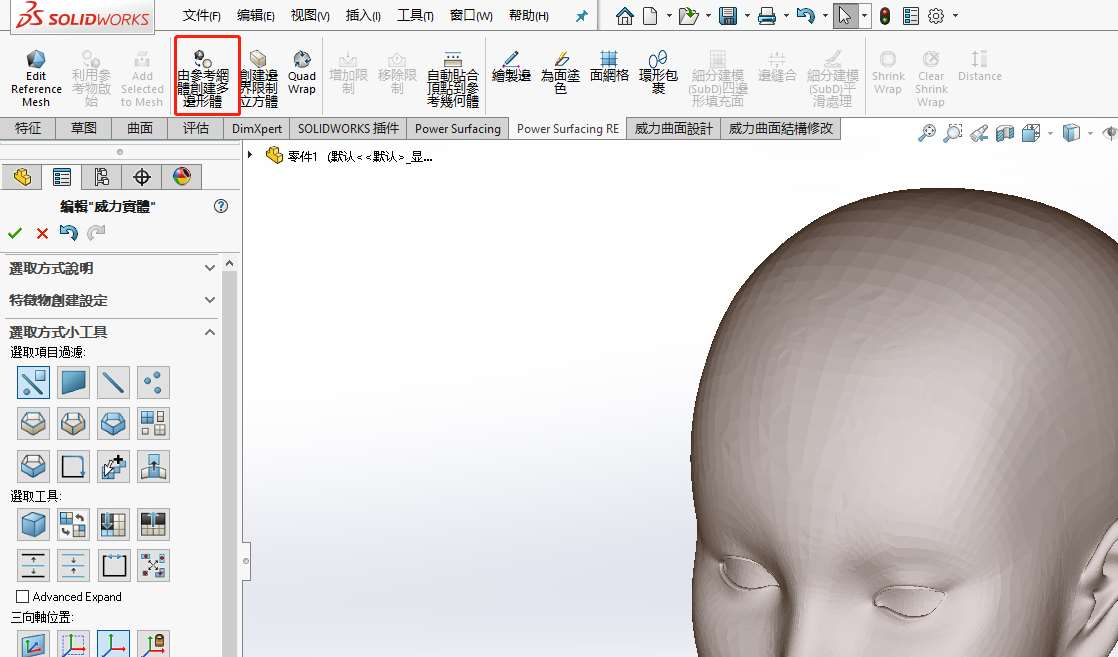

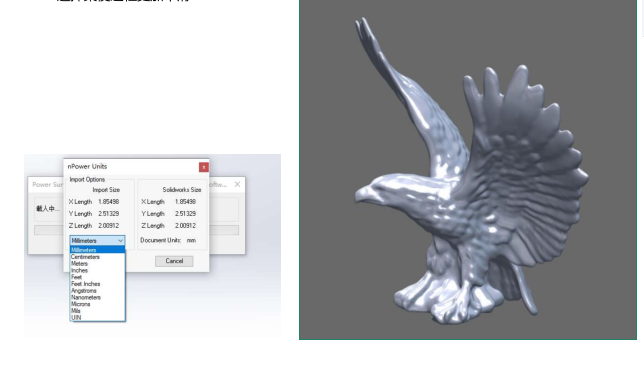

在進行產品設計時，我們可能會需要導入其他軟件設計的模型進行修改，Powersurfacing 支持其他三維軟件輸出的 STL 和 OBJ 格式的文件進行逆向處理，通過掃描模型面后自動生成參考網格，來我們實現模型的修改

與常規 SubDs 一樣，當你對你的網格滿意時，你會想要將它轉換為 SOLIDWORKS 的固體或表面。偶爾可能需要使用精細設置，以確保所有的邊緣精確。我們通過預先準備參考網格簡化參考網格的來源、條件和重構版本使網格更容易處理，修復錯誤或改變的幾何形狀，最后，設置選擇集使過程更加平滑

我們也可以使用 Quad Wrap 工具。它可以在命令選項中控制相對于模型大小的矩形的大小來完成模型的逆向處理。

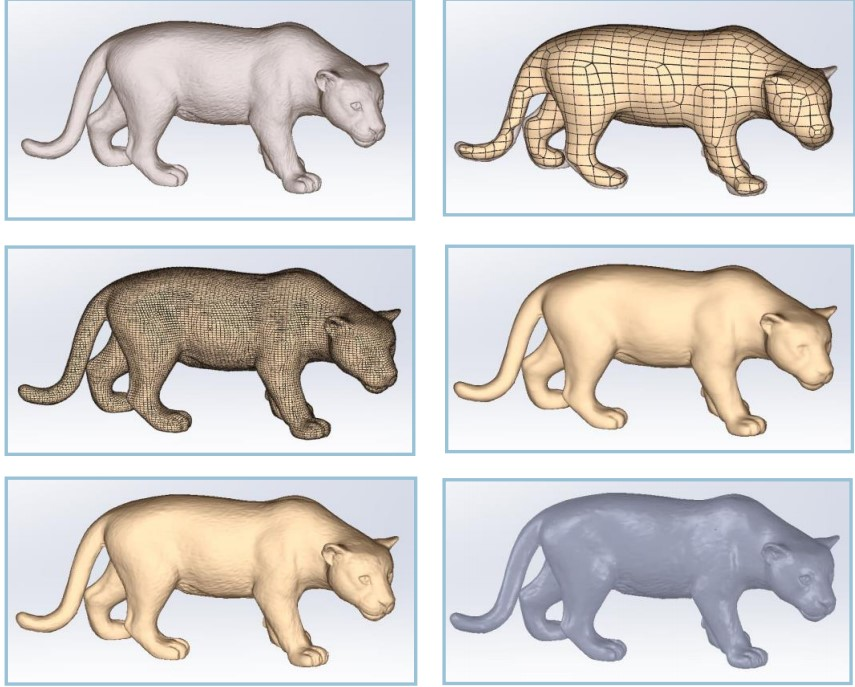

下面的圖像序列顯示了一個典型情況:

1) 左上角是原始掃描的掃描網格

2) 右上角是默認的 Quad Wrap 數據，網格大小為 4%

3) 左中是 1%的網格大小。低于 0.5%是不推薦的。

4) 右中顯示 1%的方形大小，沒有邊緣

5) 左下角是生成 1 細分水平的模型結果

6) 右下角是在 Solidworks 中的模型

八、設計效率提升

通過使用 Power surfacing 進行造型設計，打破傳統曲面建模規則，極大提高了設計效率，從繁雜的操作中解脫出來，能夠有更多的時間專注于產品的優化提升。
