物理課堂上講到的焦耳熱是如何計算的？SOLIDWORKS來幫你解答
2021-05-10
來源：杭州華睿
作者：達索系統SOLIDWORKS
閱讀：2837
電流在流經電阻時，電能轉化為熱能的過程稱為焦耳熱。在電氣設計和電路設計中有廣泛的運用。
這里有一個電流熱效應的概念比較類似，當電流通過電阻時，電流做功而消耗電能，產生了熱量，這種現象叫做電流的熱效應。這是理論上發熱的總量，但是實際過程中導體的發熱還要通過熱傳導，空氣對流的方式向外傳遞。把這些因素綜合考慮進去，這就是我們需要計算的焦耳熱。
以一個案例，使用SOLIDWORKS Flow Simulation 來計算焦耳熱。一個玻璃板上，附著銅導體。兩端的電壓差是1V，整體暴露在空氣中。
2、設置電壓邊界條件；設置導體的兩端，一個電壓為0，一端電壓為1；
3、設置目標，為獲得更加精準的結果；
4、設置網格參數；
5、計算結果；

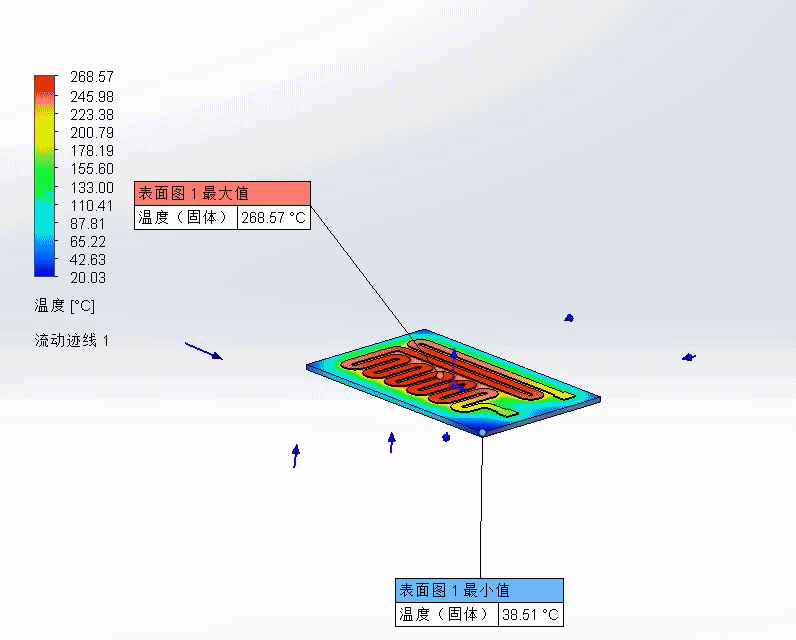

切面溫度分布，包含固體和空氣：

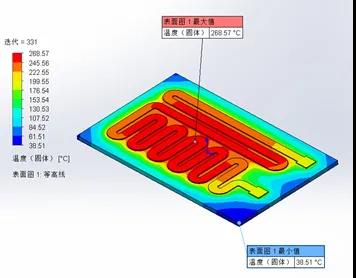

固定表面溫度分布：
根據溫度分布圖，受熱不均會引起玻璃板的變形。需要把SOLIDWORKS Flow Simulation的溫度場作為邊界條件來完成靜力學的計算。大家感興趣可以自行完成。
