SOLIDWORKS操作技巧之軟件界面詳解

2023-03-07 來源：杭州華睿作者：杭州華睿閱讀：10501

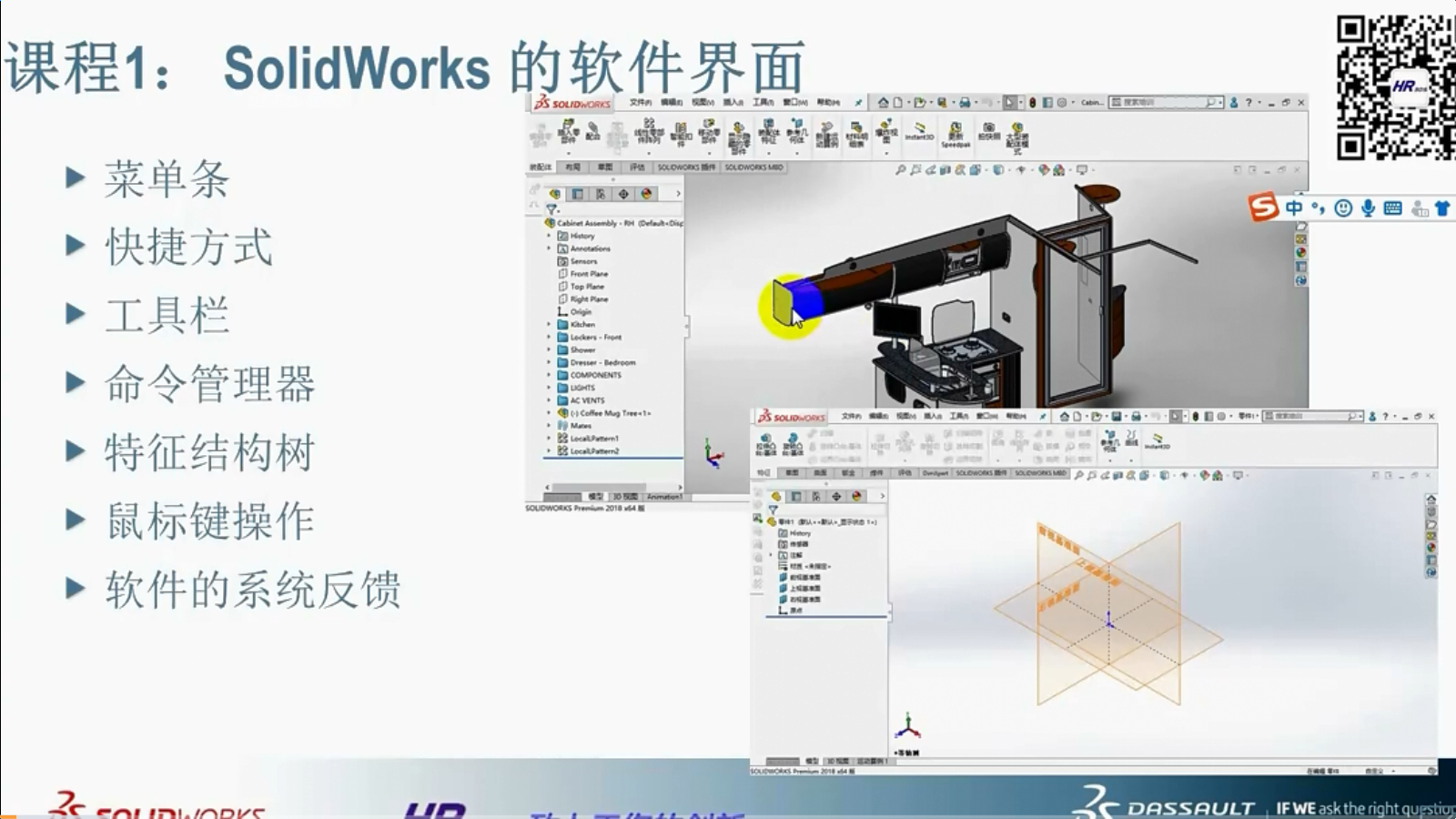

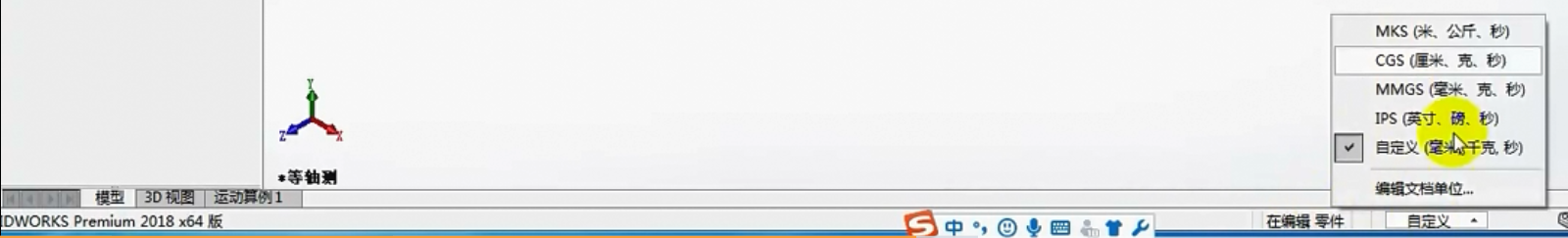

SOLIDWORKS 軟件界面

SOLIDWORKS的用戶界面完全采用Windows的界面風格，和其他Windows應用系統的操作方法是一樣的

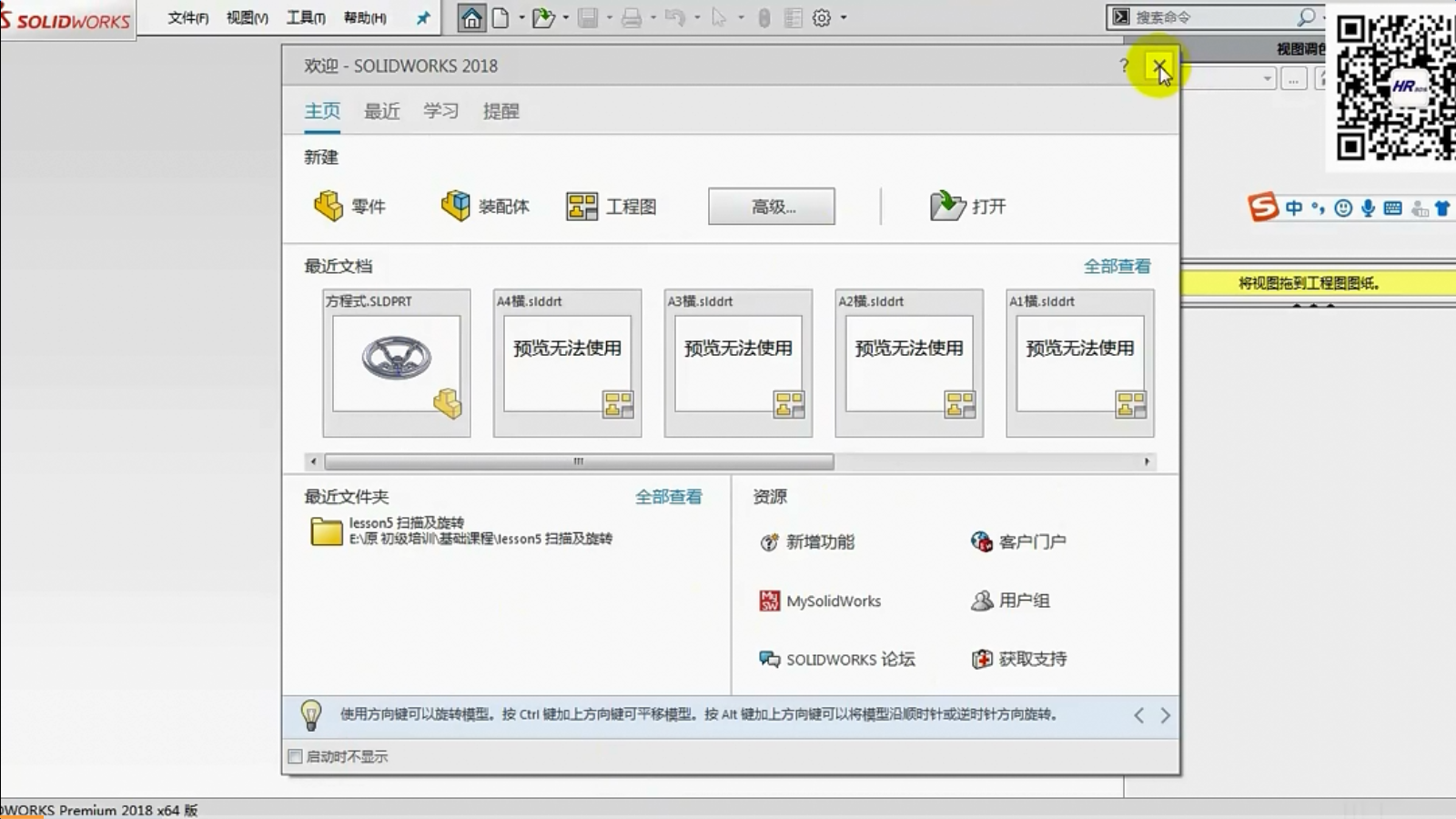

軟件啟動時會彈出一個“歡迎”的對話框，通過這個對話框我們不僅可以快捷地創建我們的新文件，還能打開已有文件，還可以打開SOLIDWORKS的資源和新聞；你也可以在對話框下勾選“啟動時不顯示”。

SOLIDWORKS的界面上方有一個“濃縮式”菜單欄，當我們把鼠標移動到“向左”的箭頭時，菜單欄才顯示可見，再次點擊“圖釘”圖標可以保持我們的菜單欄顯示。當菜單顯示完全時，我們之前顯示的工具欄將移動到右側

SOLIDWORKS之文件

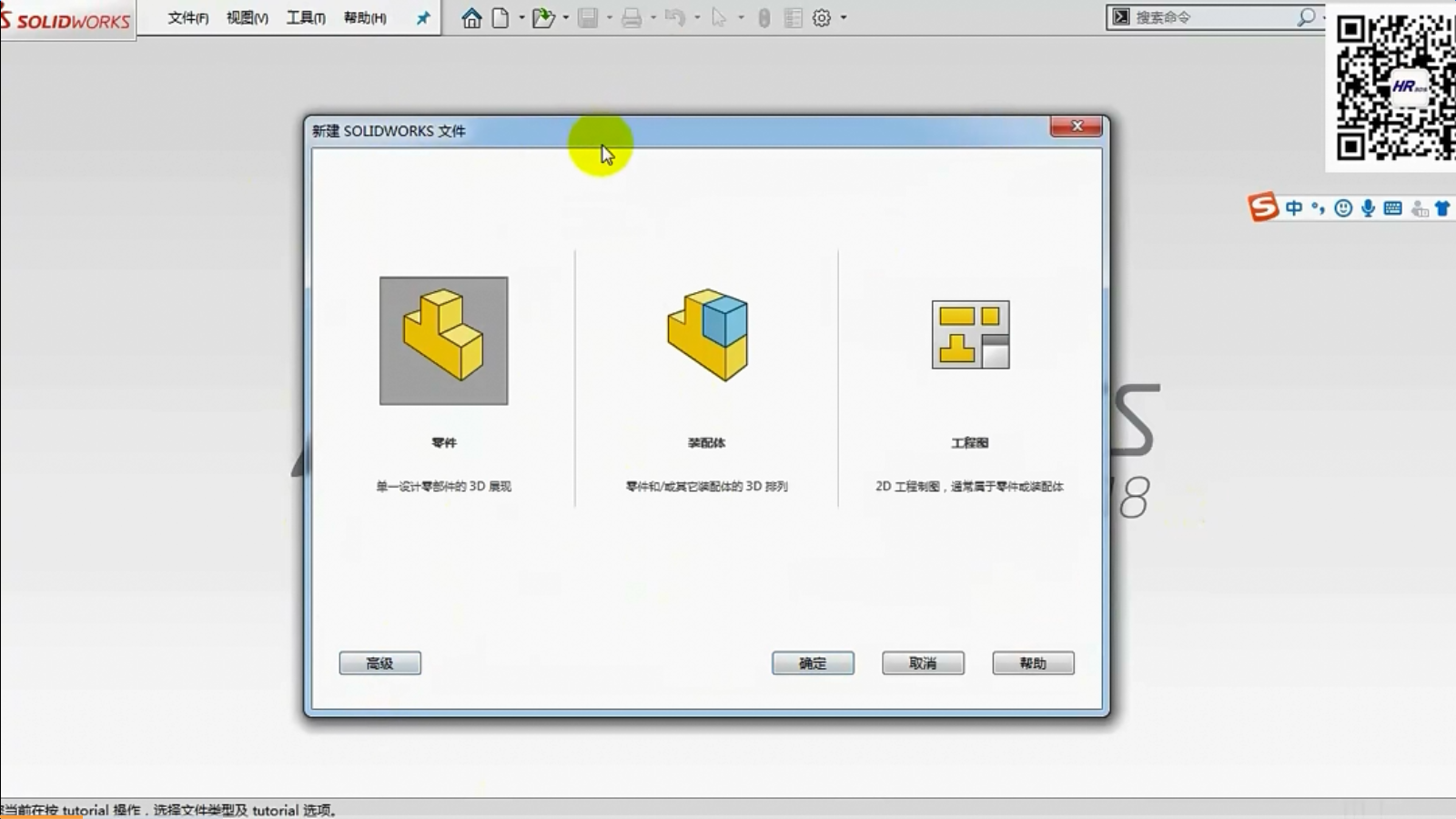

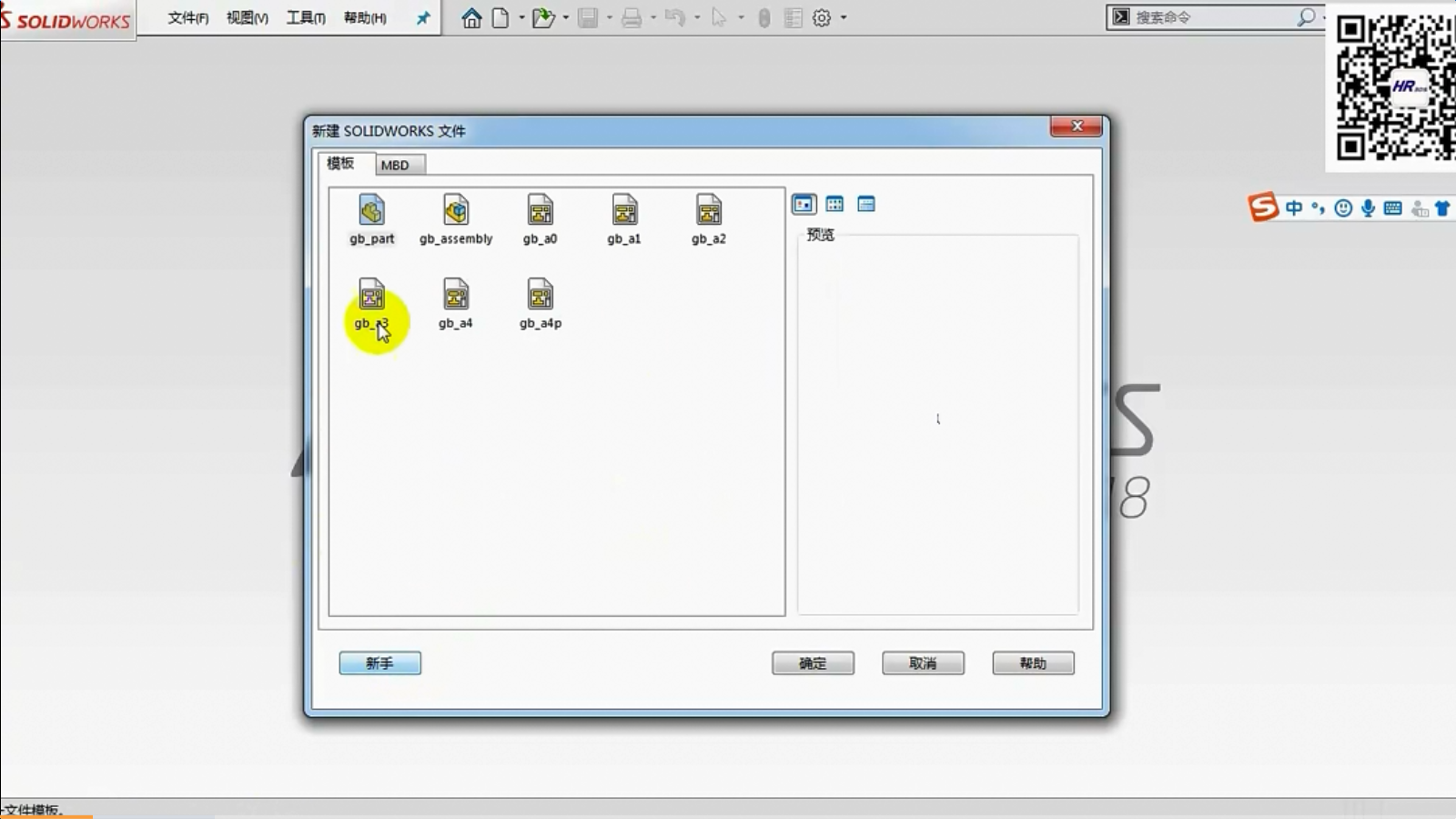

點擊“文件”->“新建”，會彈出“新建SOLIDWORKS文件”的界面，可以在上面選擇你需要的模板，如圖4-1；部分工程師顯示的是一個新手界面，如圖4-2，可直接點擊“零件”、“裝配體”、“工程圖”，這樣就可以快捷地進入我們的一個建模狀態

區別：“高級界面”上顯示的模板是我們之前已經繪制好，導入進SOLIDWORKS當中的；

在SOLIDWORKS中如何導入模板：

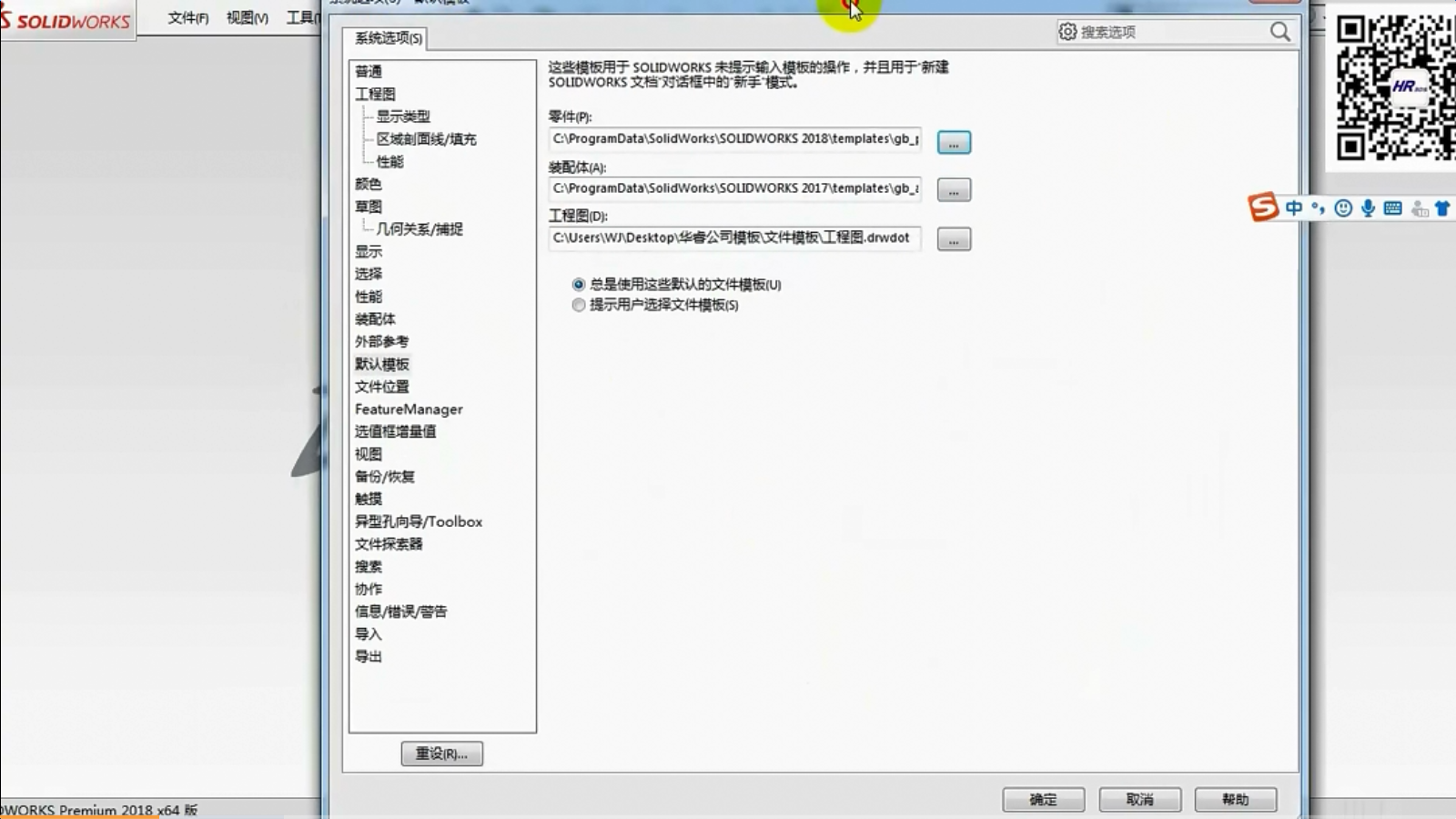

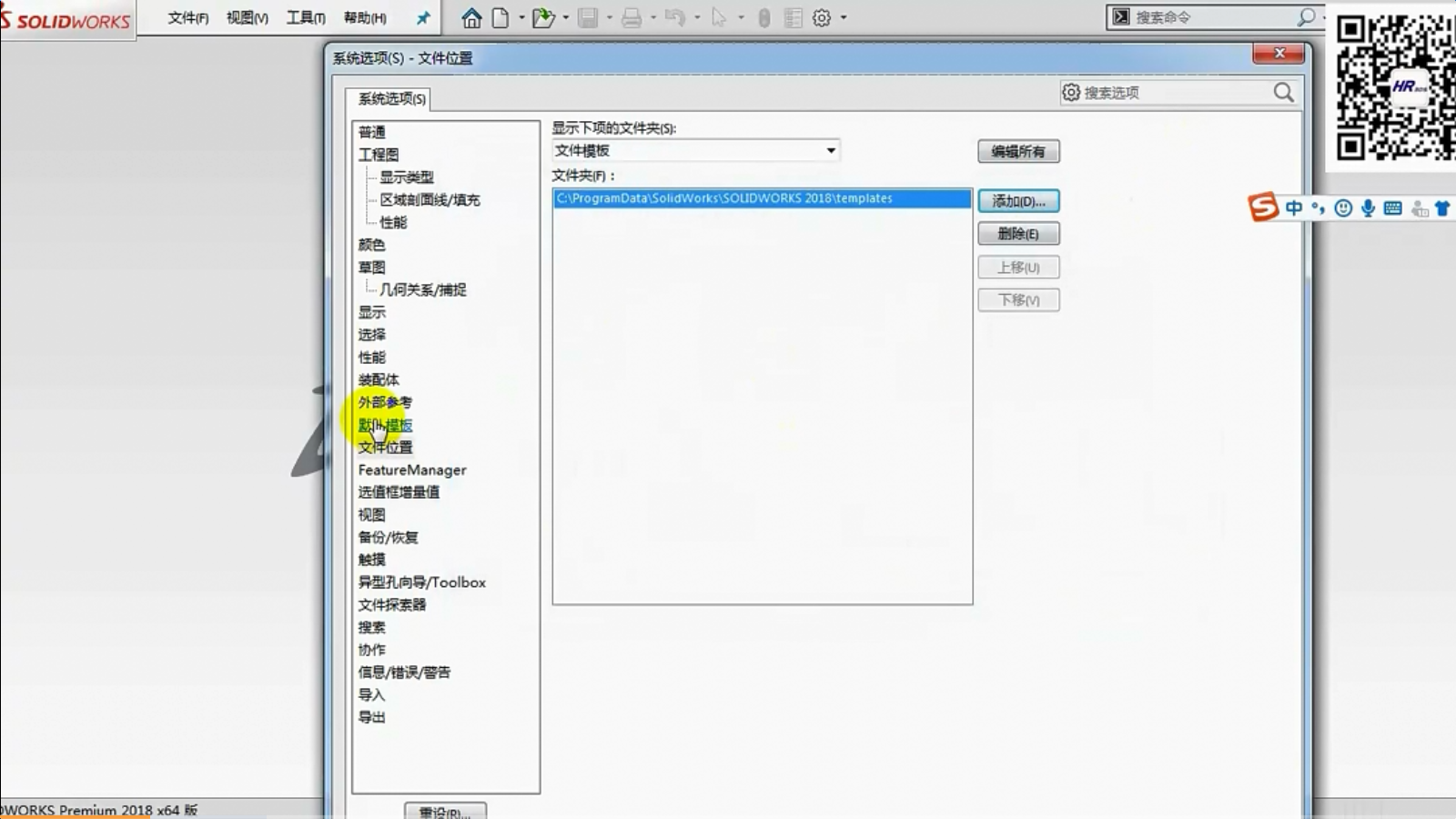

SOLIDWORKS工具欄上方最右邊的“齒輪按鈕”->“選項”，會出現“系統選項”的對話框；系統設計允許用戶控制自定義。

對話框最左邊“文件位置”，可將已有模板進行刪除和添加

新手的SOLIDWORKS界面模板則是在“默認模板”，可點擊“瀏覽”按鈕進行重新的選擇，并點擊“確定”，則可以使用。

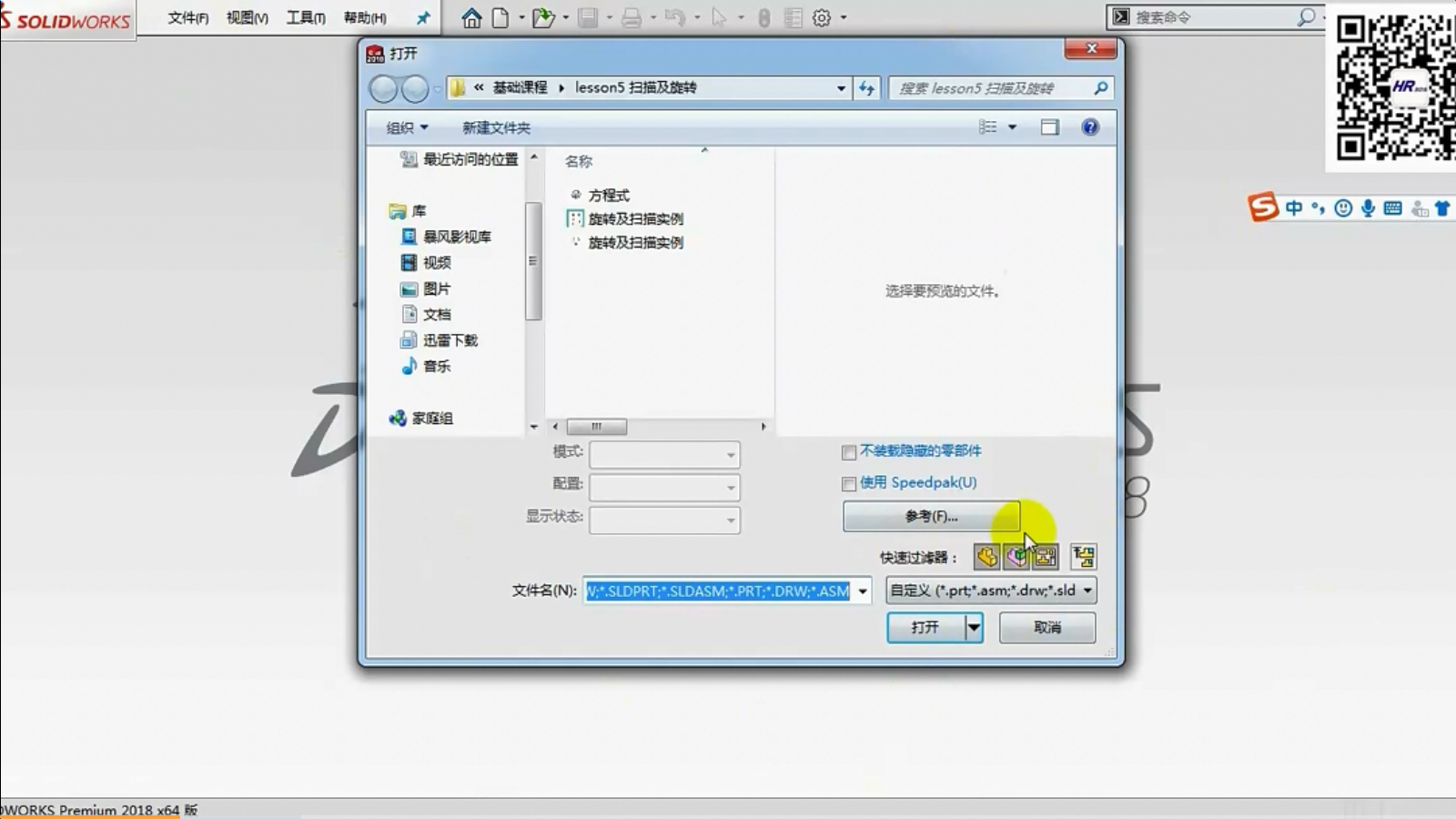

點擊“文件”->“打開”，彈出響應的對話框

在對話框的右下角有“快速過濾器”的選項

“快速過濾器”可以快速過濾SOLIDWORKS自己的模型，我們可以自己選擇格式，從而迅速找到對應的文件

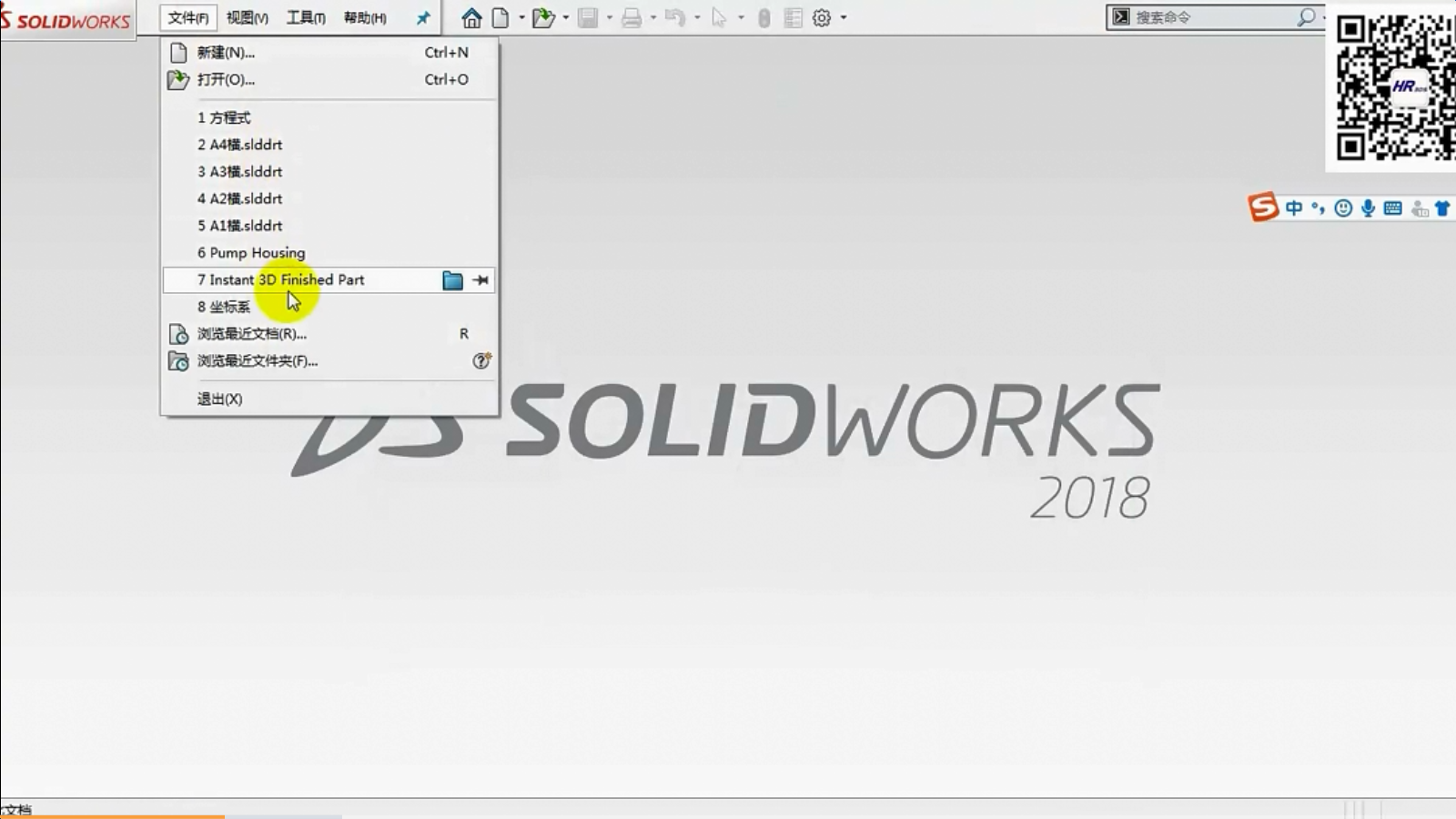

SOLIDWORKS菜單欄的“文件”內除了“新建”和“打開”，會存在一個瀏覽歷史列表，默認可以展開16個的瀏覽歷史；當鼠標移動到瀏覽歷史上后，對應的選項后面會出現一個“文件夾”和“釘子”

“文件夾”：在文件夾中顯示

“釘子”：有時候存在幾個工程師共用一臺電腦，方便某個工程師在離開以后，再次回來能快速打開剛剛使用的模型，點擊后可以永遠留在瀏覽歷史的對話框內。注意：固定住的瀏覽歷史文件數量<=16

SOLIDWORKS之視圖

“視圖”中默認勾選的選項是不需要取消的，在后期繪圖都會有一定的運用。

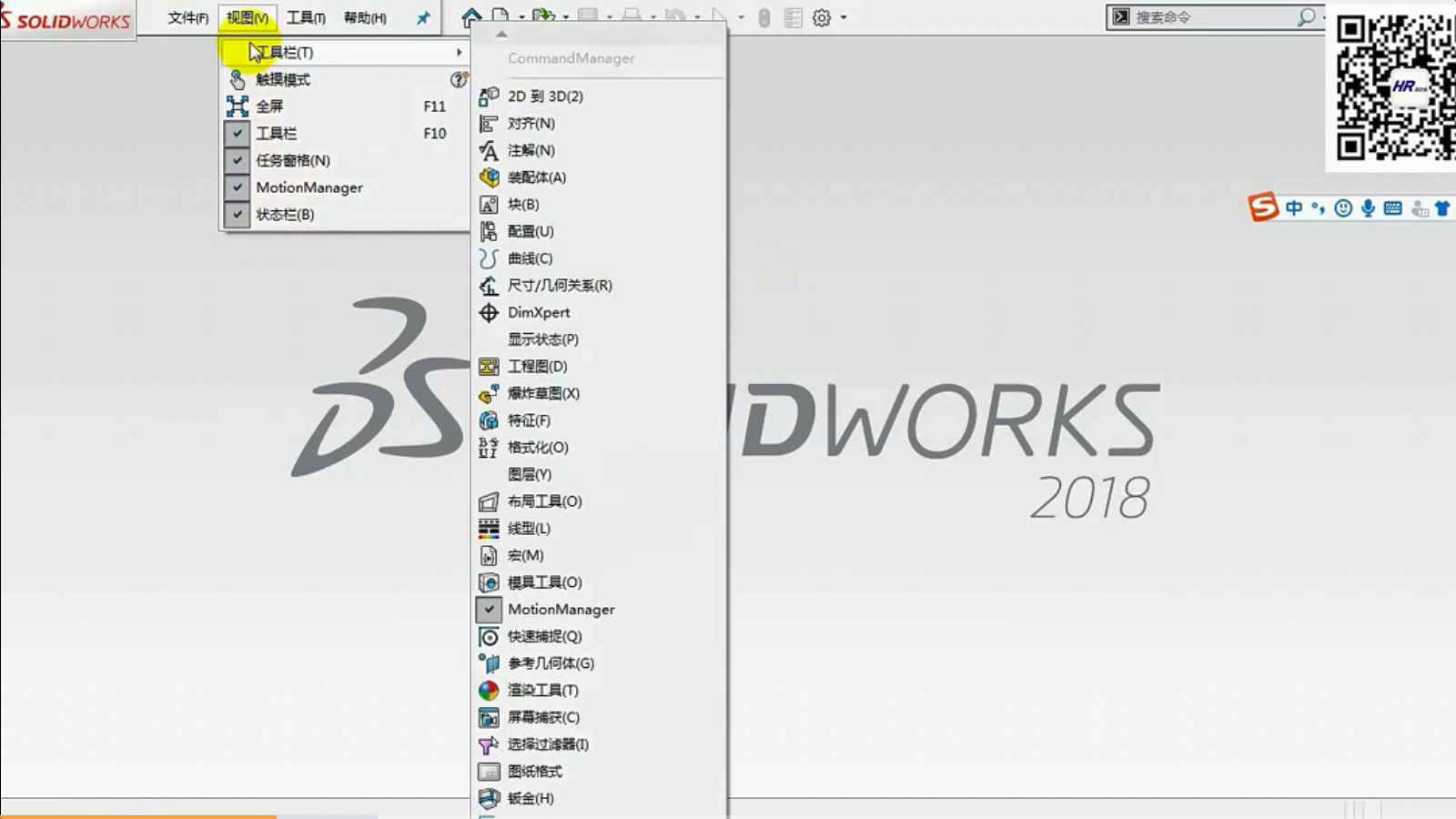

“視圖”->“工具欄”，在彈出窗口里的功能命令是不需要勾選的，彈出的對應命令按鈕區域，會大大占用繪圖的空間。不方便后期的制圖。重復點擊則可以消除對應區域的顯示。

SOLIDWORKS之工具

“工具”->“選項”，彈出的界面與我們之前打開的一個“系統選項”界面是一樣的，只是一個在菜單中一個在工具欄中顯示。

SOLIDWORKS之幫助

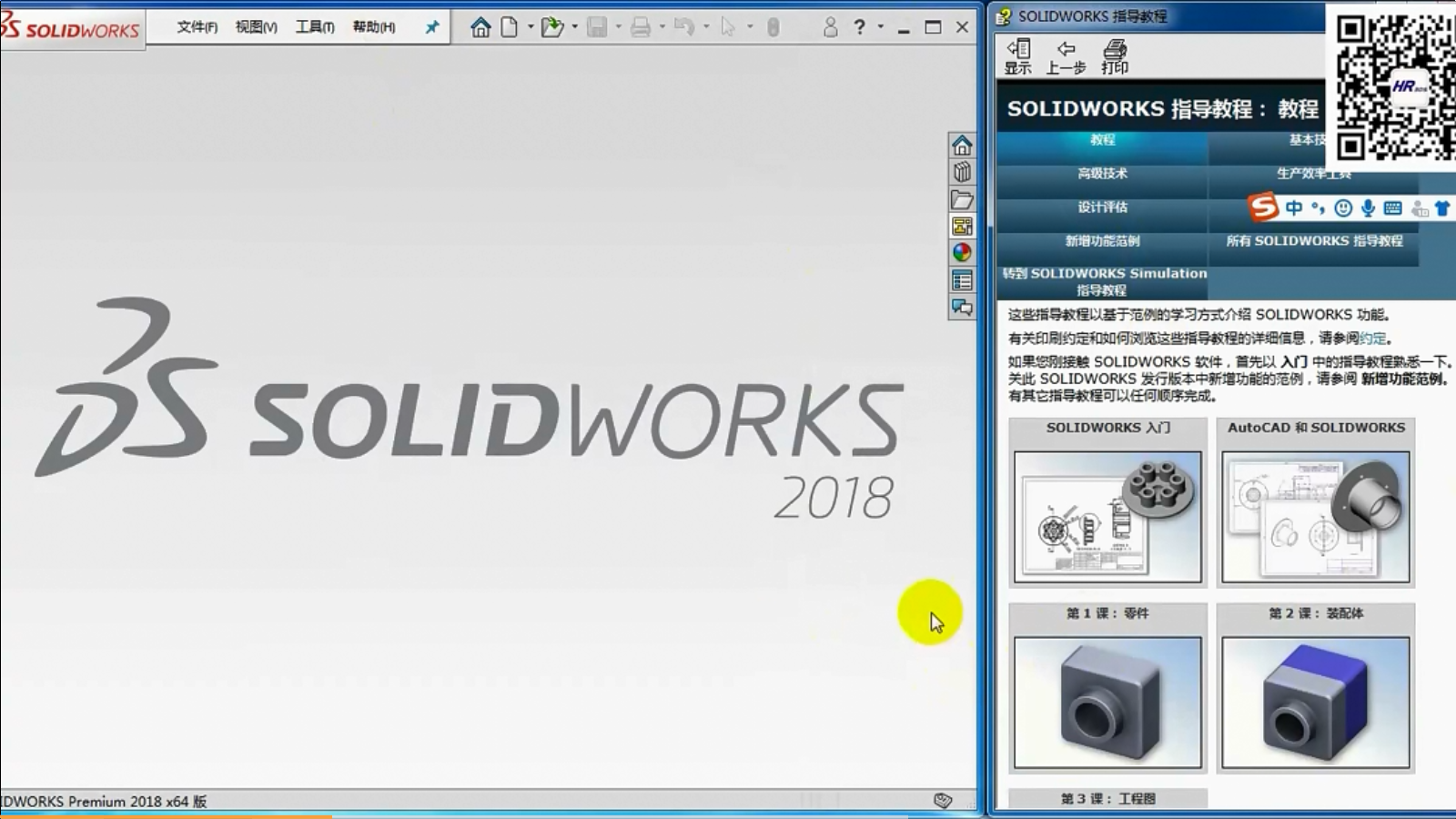

“幫助”->“SOLIDWORKS 在線指導教程”

聯網狀態：可以查看其他版本的在線指導教程

非聯網狀態：只能查看本版本的指導教程

實操

“文件”->“打開”，打開SOLIDWORKS新手界面的“零件”

可以發現SOLIDWORKS菜單欄多出了“編輯”、“插入”等等以及其他的一些標準符號，繪圖區域也出現了很多命令指令

SOLIDWORKS-文件：

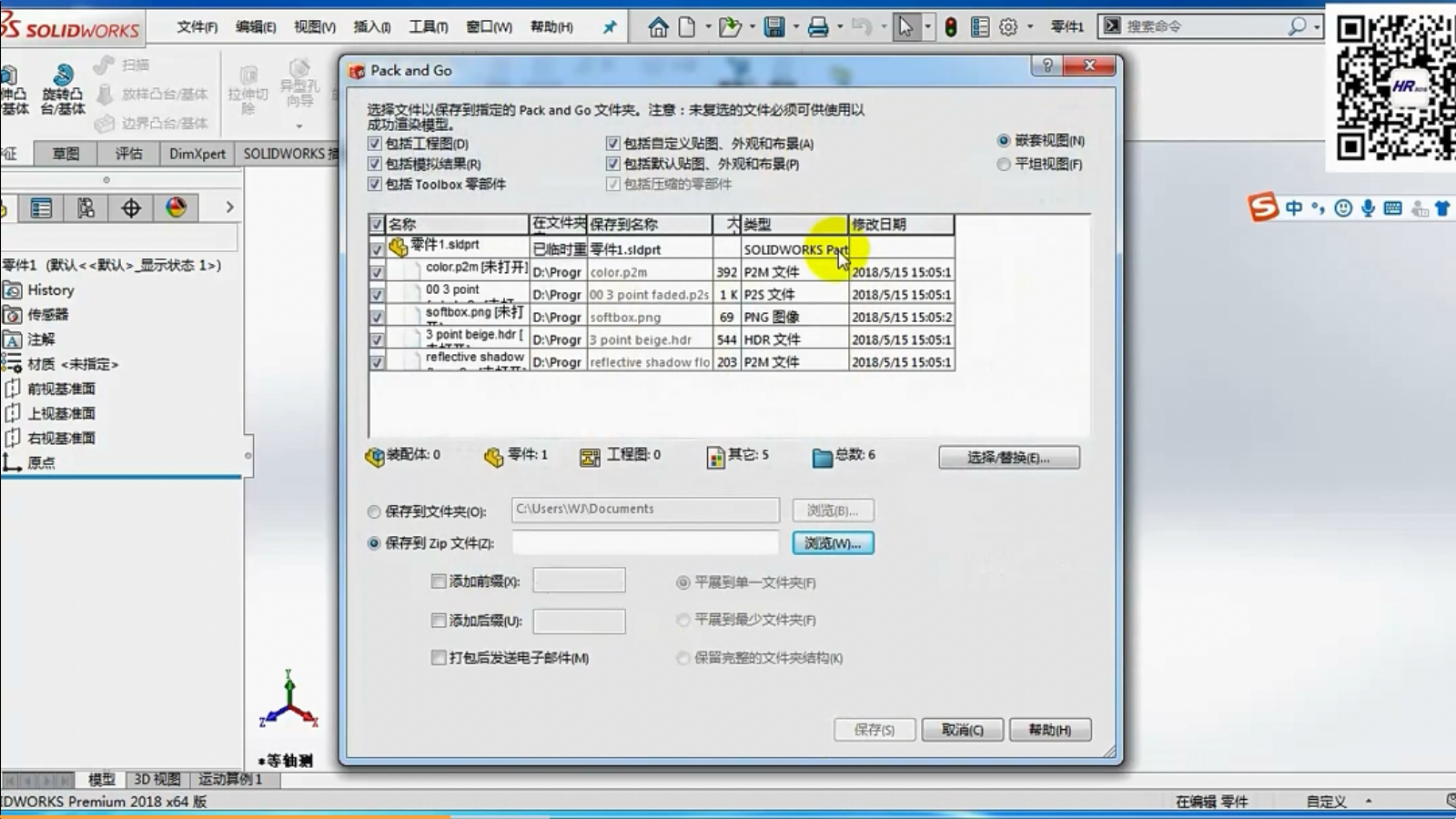

“文件”->“Pack and Go”即“打包”

很好地避免發送相關打包文件的時候有遺漏，勾選上界面上方需要的所有文件內容，在中間可以看到裝配體、零件、工程圖、其他的個數以及總數

可選擇保存成文件形式或者是壓縮包的形式，并點擊“瀏覽”選擇自己想要保存的位置

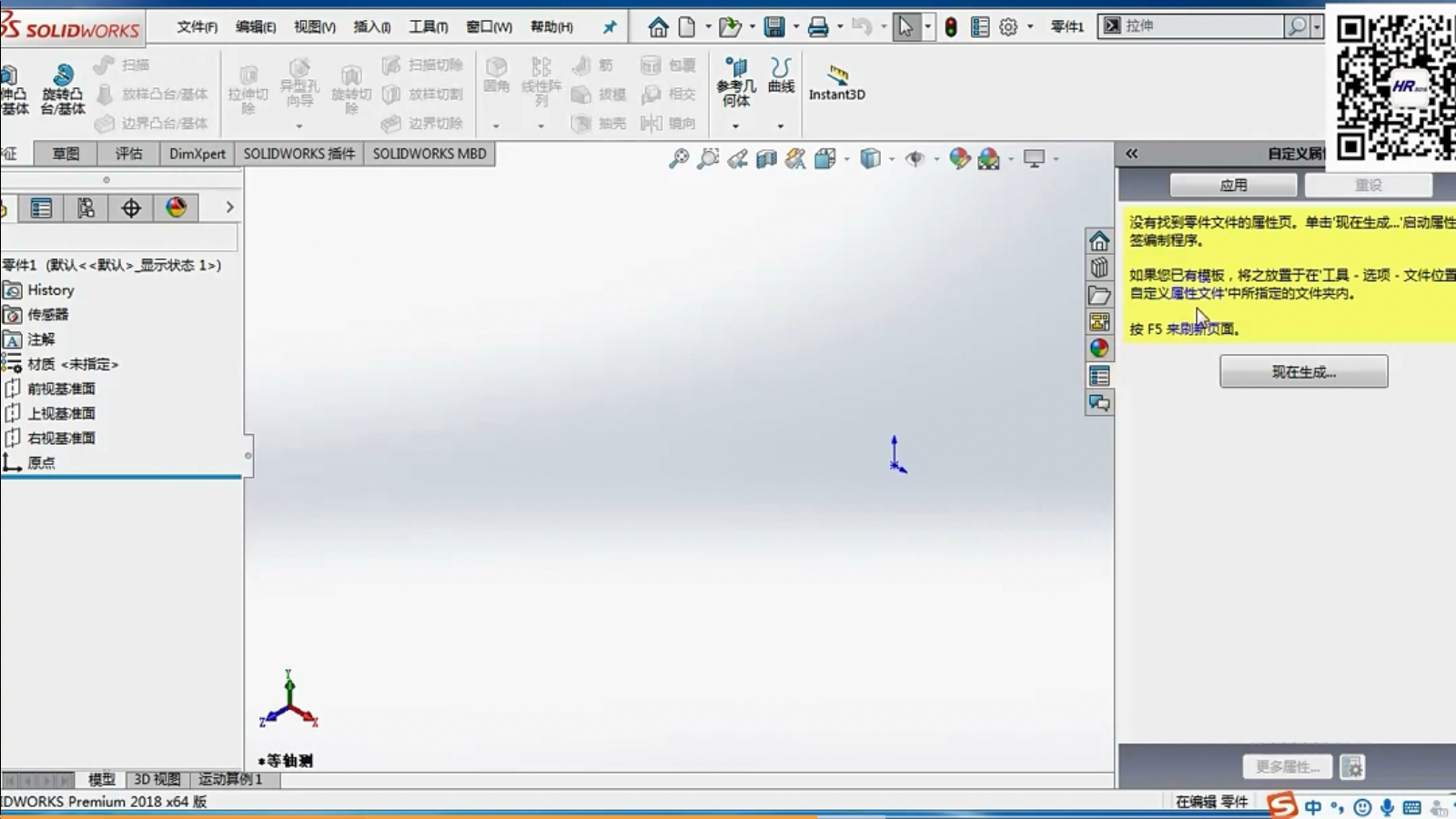

“文件”->“屬性”

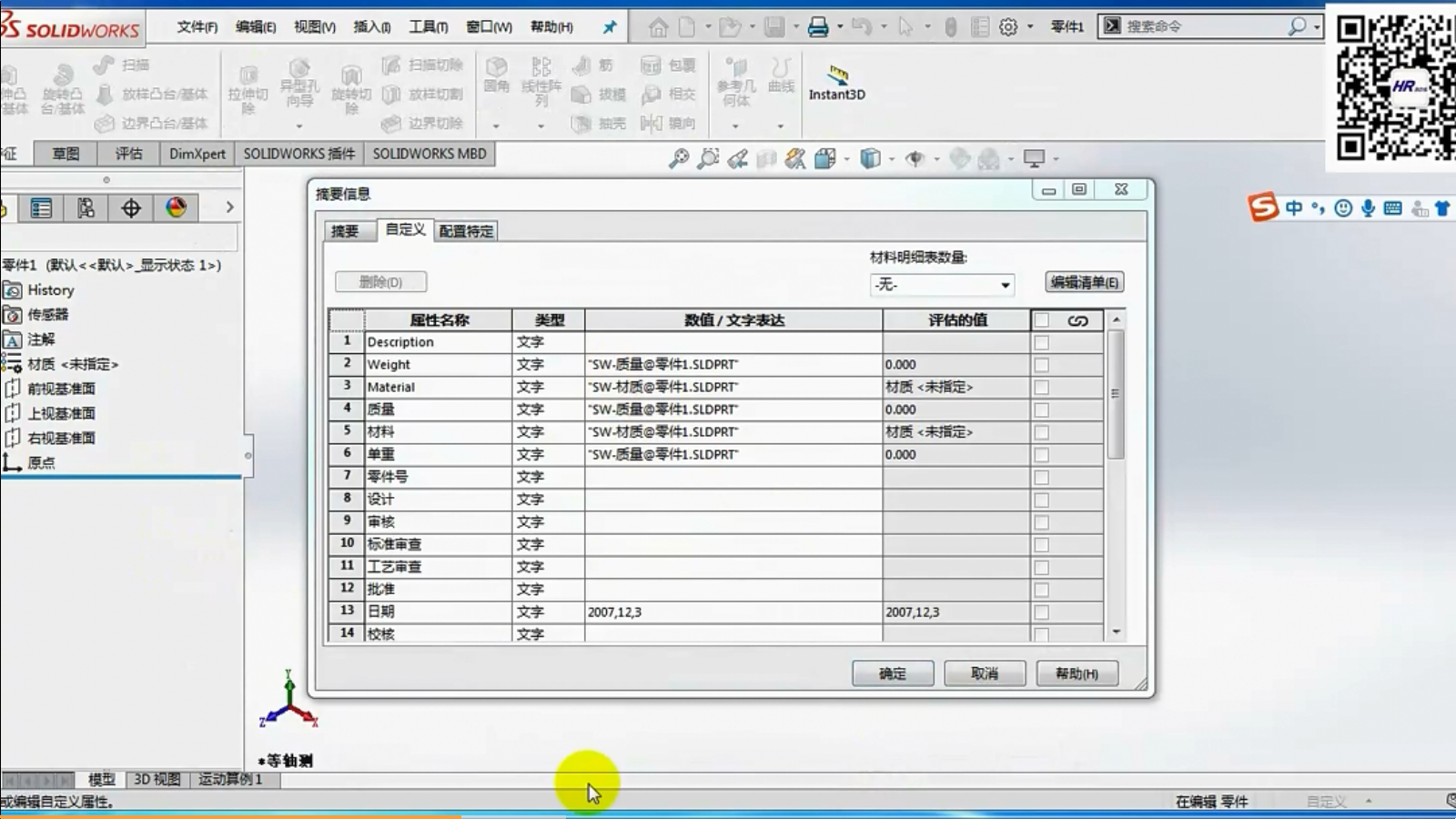

可自定義插入圖樣名稱、圖樣代號

SOLIDWORKS-插入：

在“插入”中可以找到SOLIDWORKS所有的功能

SOLIDWORKS-紅綠燈：（最重要）

功能是重建

建立好的模型后期需要修改，更改完之后表面狀態沒有發生變化，可以點擊紅綠燈，刷新模型即可顯示。

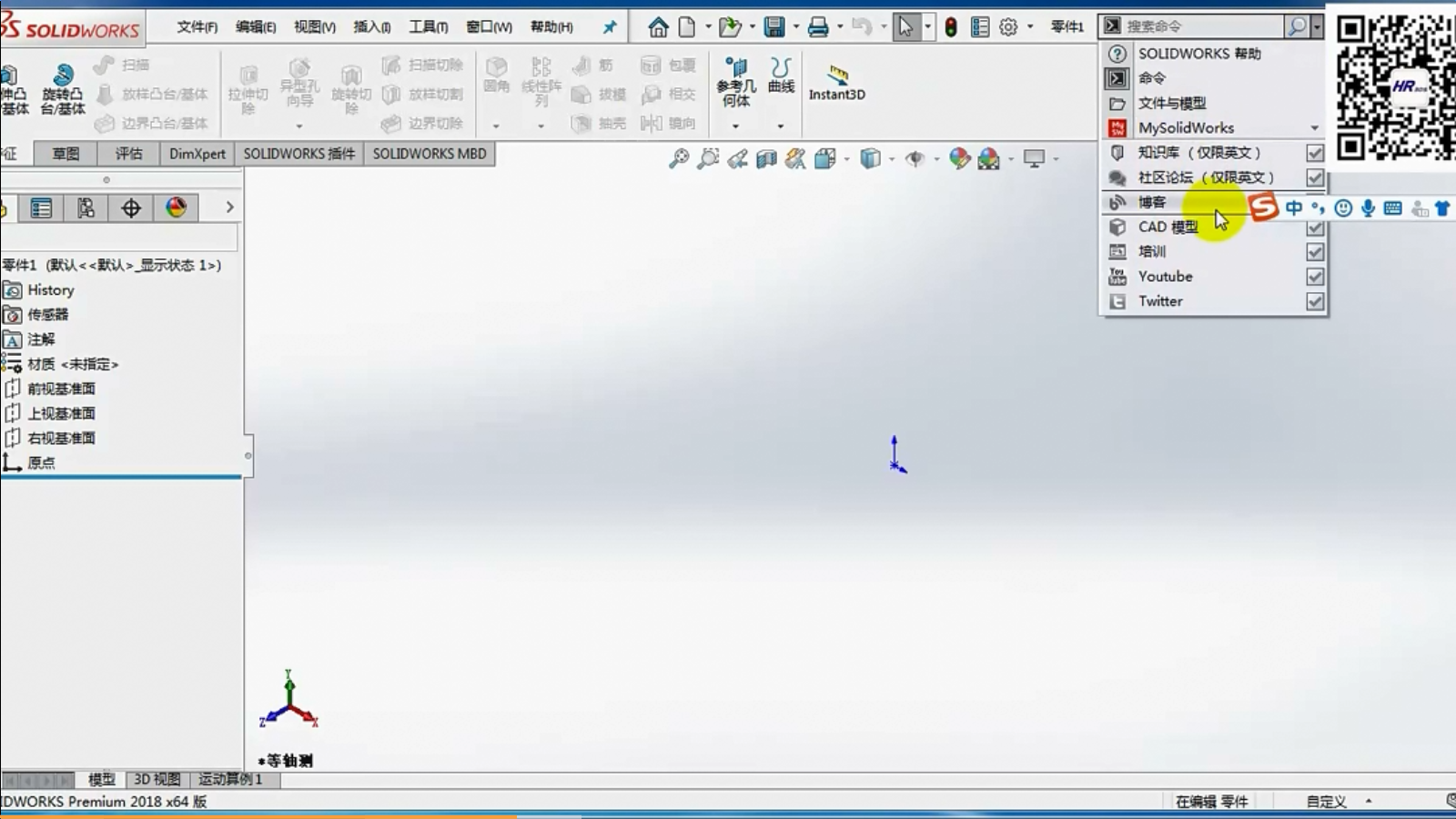

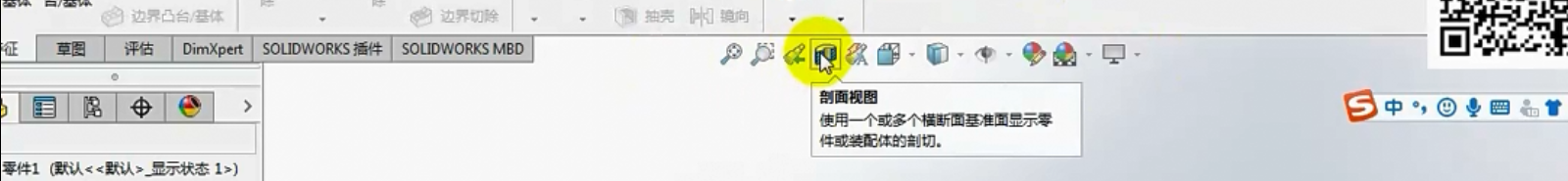

SOLIDWORKS-搜索命令：

可以選擇類型進行搜索

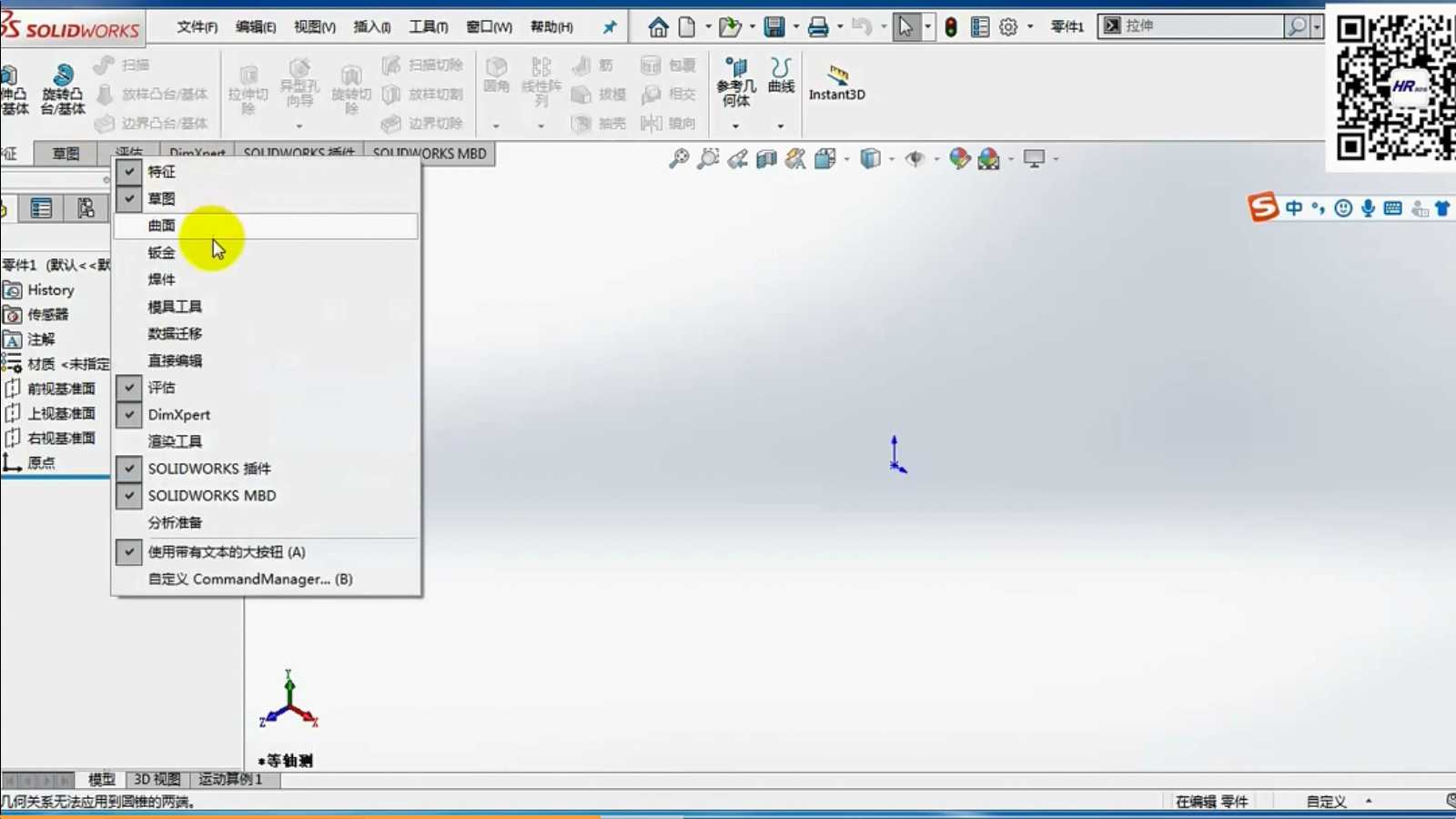

SOLIDWORKS-命令管理器：

方便我們快捷地訪問特征、草圖的相關命令

當我們的文件夾打開時，為默認顯示多個選項卡

鼠標右鍵任意單機一個選項卡可以調用任何一個選項卡的命令（重復操作可移除）

裝配體、零件、工程圖顯示的選項卡是不同的

SOLIDWORKS-設計樹：繪圖界面左邊

形象地顯示出零件和裝配體的所有特征，每創建好一個特征就會添加到我們的設計樹中，并且設計樹可以顯示出我們建模操作的一個先后順序。

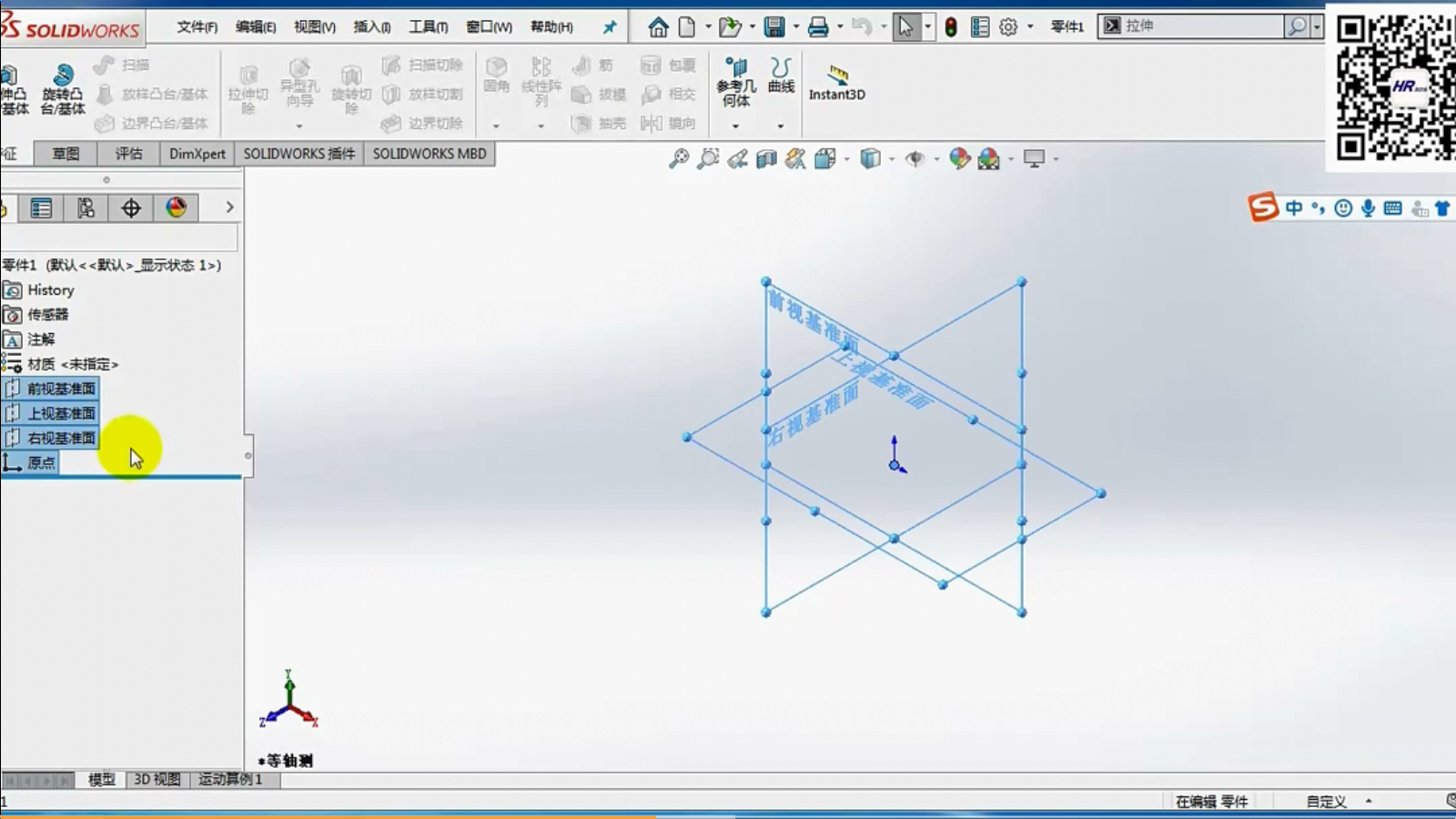

設計樹中還包含軟件默認的三個基準面以及一個原點

作用：

三個基準面：在我們創建草圖前，用戶一般都需要選擇一個草圖平面，系統默認提供了三個基準面：前基準面、上基準面、右基準面，一般我們選擇基準面會優先考慮我們的模型視圖的一個軸側擺放，當我們模型等軸側擺放的時候是最能體現一個模型的各個特征

原點：軟件默認的草繪區域是無限大的，因此在建模過程中一定要和我們的原點相關聯，相當于建模的時候給模型進行一個定位，無論是選擇與原點重合或是有一定的距離；否則草圖無法定義，它永遠都是處于一個欠定義的狀態

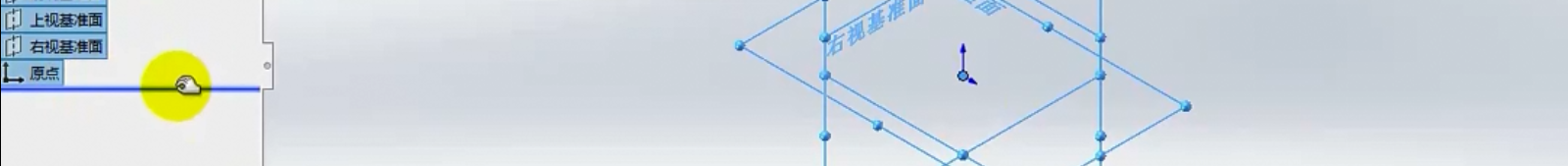

SOLIDWORKS-我的特征棒：

設計樹的原點下方有一個橫線，當鼠標移動到橫線的位置上時，它會自動變成一個“爪型”
