SOLIDWORKS 建模之旋轉特征的應用

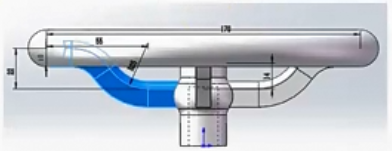

此次SOLIDWORKS建模之旋轉特征的應用相關知識講解將通過建模該模型的中間圓臺的實際建模操作表達：

雙擊進入“SOLIDWORKS”軟件，新建文件進入“零部件”文件。

選擇前視基準面，繪制草圖：

①　第一步繪制中心線

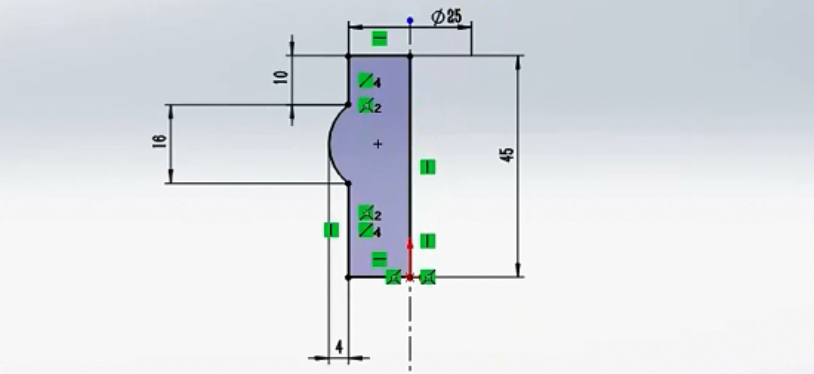

②　繪制矩形，點選三點圓弧，點擊“裁剪實體”，把多余的邊線裁剪掉，接著進行智能尺寸的標注

③　標注最小外輪廓：按SHIFT點選圓弧邊線，再點選圓弧下面的邊線，給指定寬度

④　點選整個凸臺的直徑：選擇中心線，可以發現鼠標在中心線左側時顯示半徑，右側時顯示直徑

⑤　將左側的屬性管理器向下拉動，找到?，點擊選擇

⑥　最后打鉤確定，此時草繪狀態為完全確定

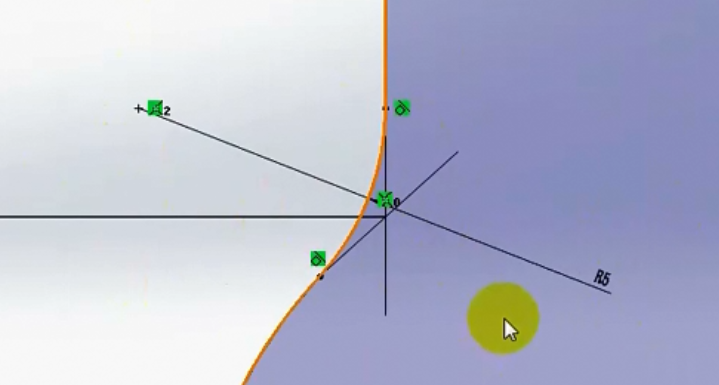

問：在SOLIDWORKS中為什么不在草繪狀態下繪制圓角？答：當在草繪狀態中把圓角做好，尺寸線會找不到定位點，如下圖所示：

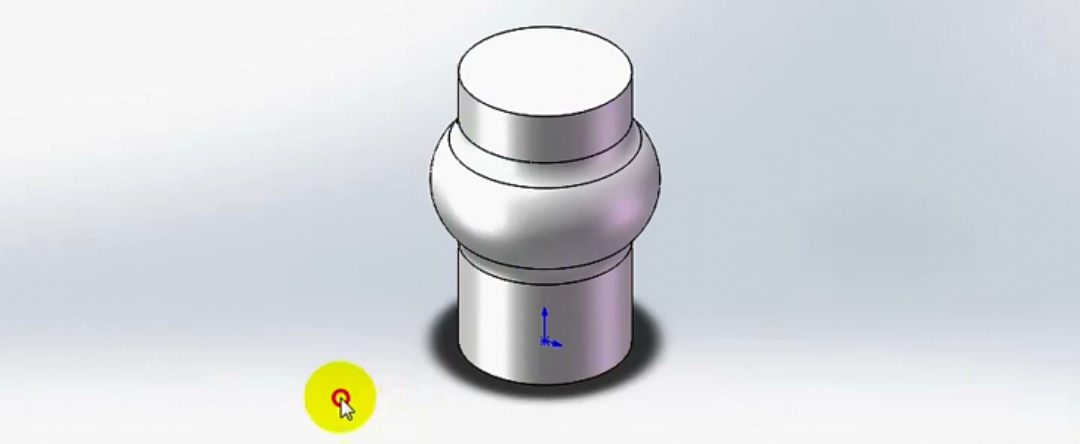

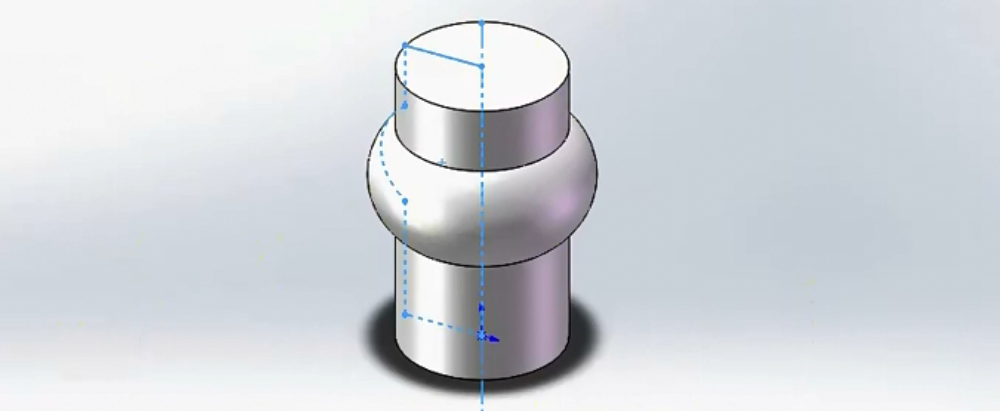

⑦　點擊工具欄中的“旋轉凸臺/基體”，點擊打鉤確定

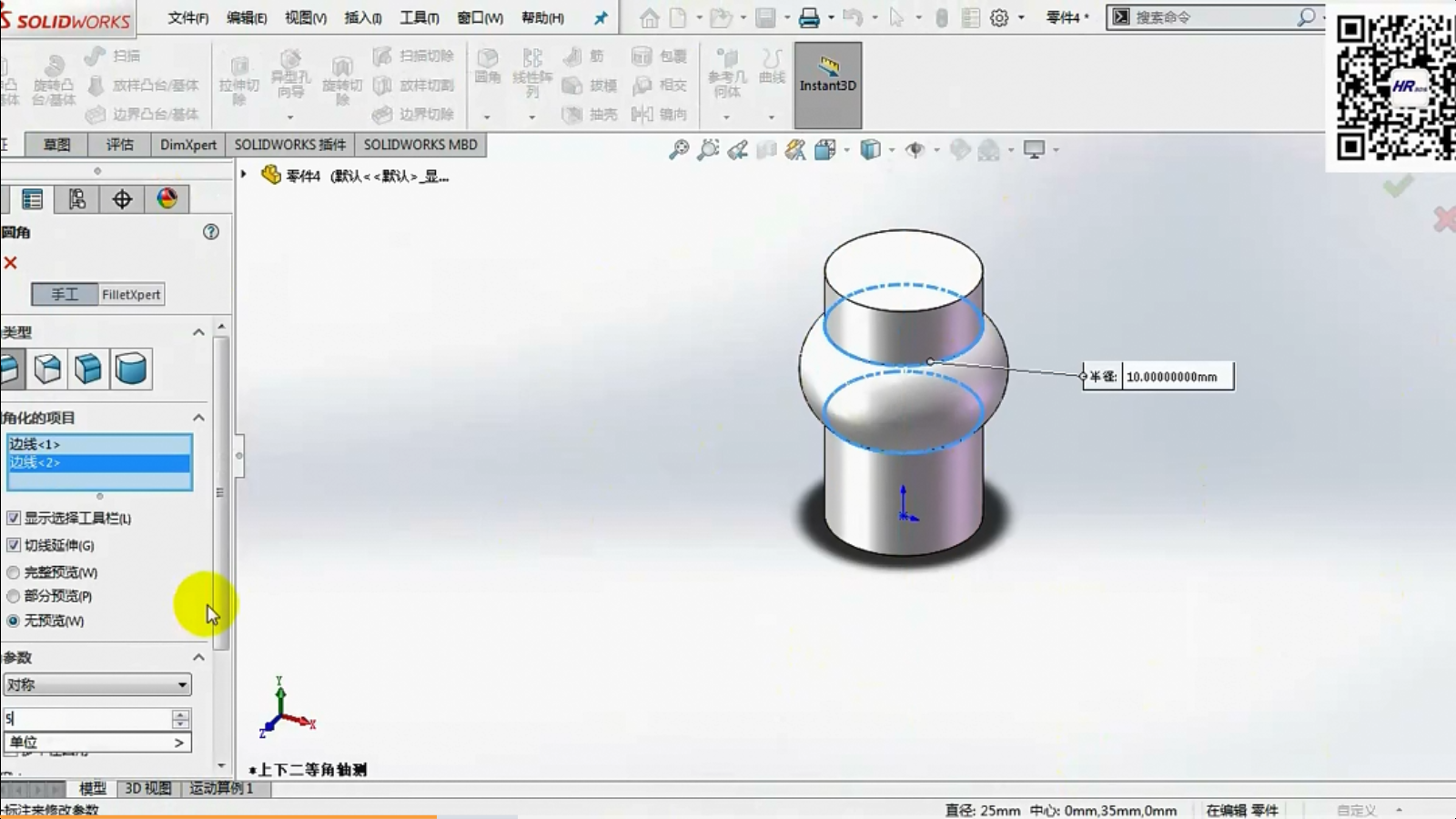

⑧　點擊工具欄上的“圓角”制作倒圓角，點擊邊線進行數值設置，點擊打鉤確定

以上便是本期SOLIDWORKS 建模之旋轉特征的應用全部知識啦。
