SOLIDWORKS 建模 之 輪輻外景及細節處理

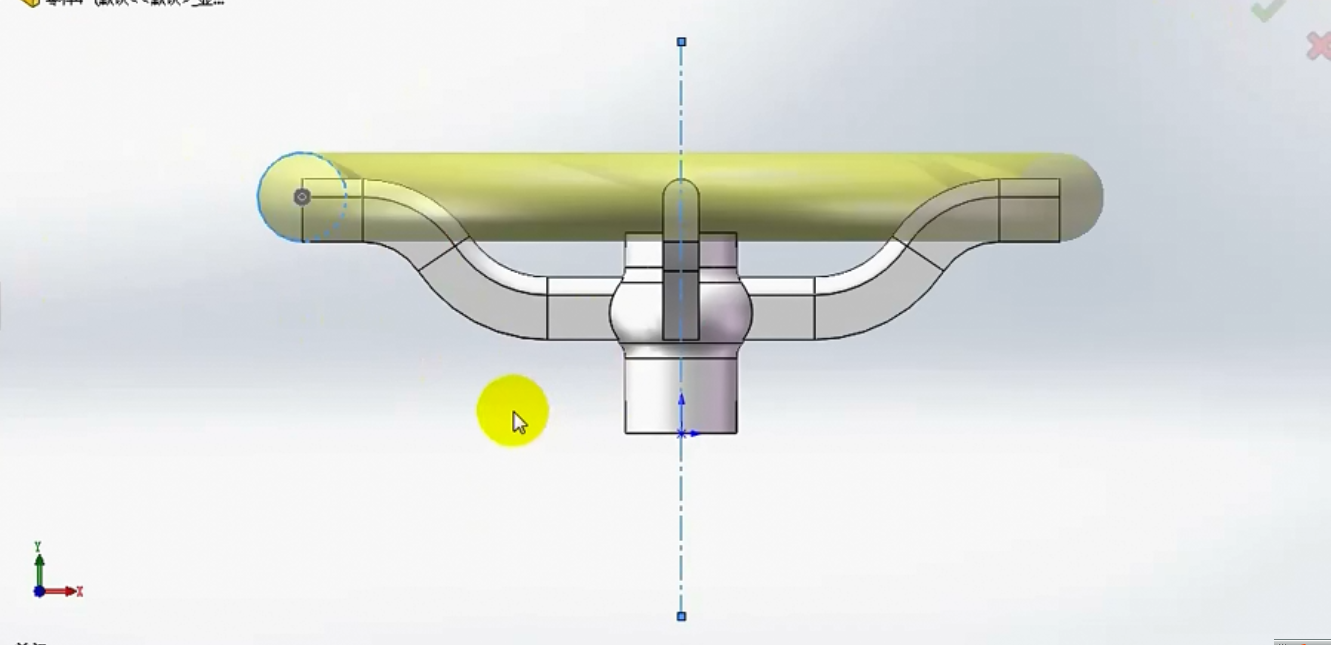

已知輪輻外景是在前視基準面上繪制一個圓再進行旋轉

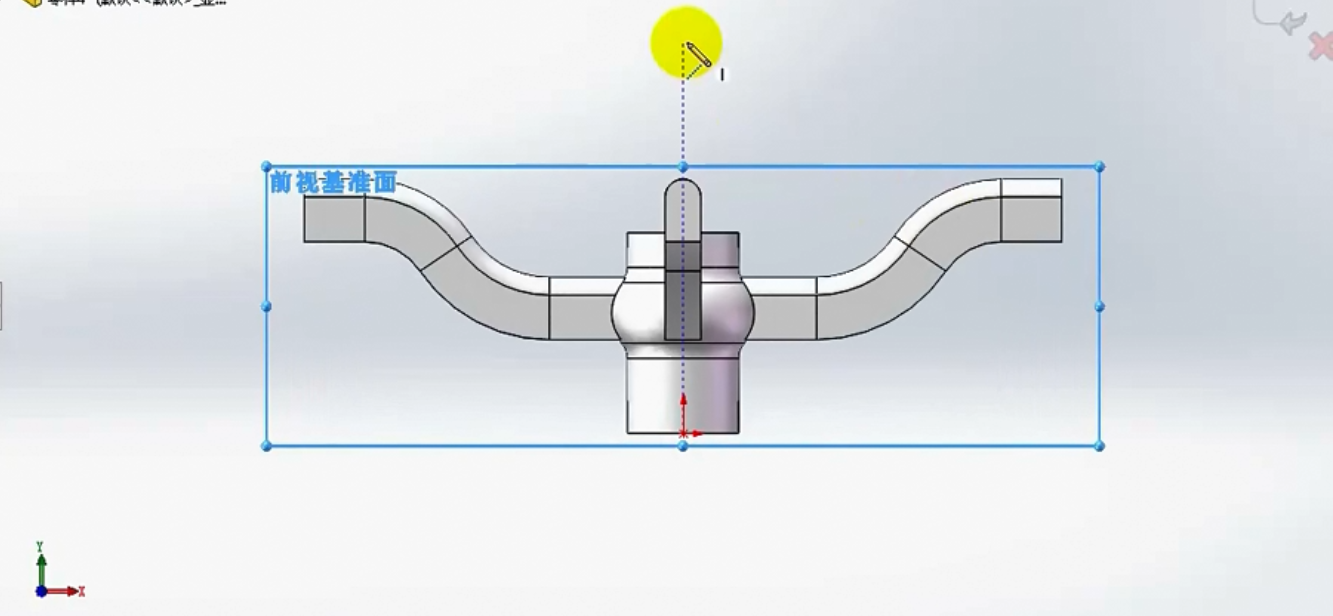

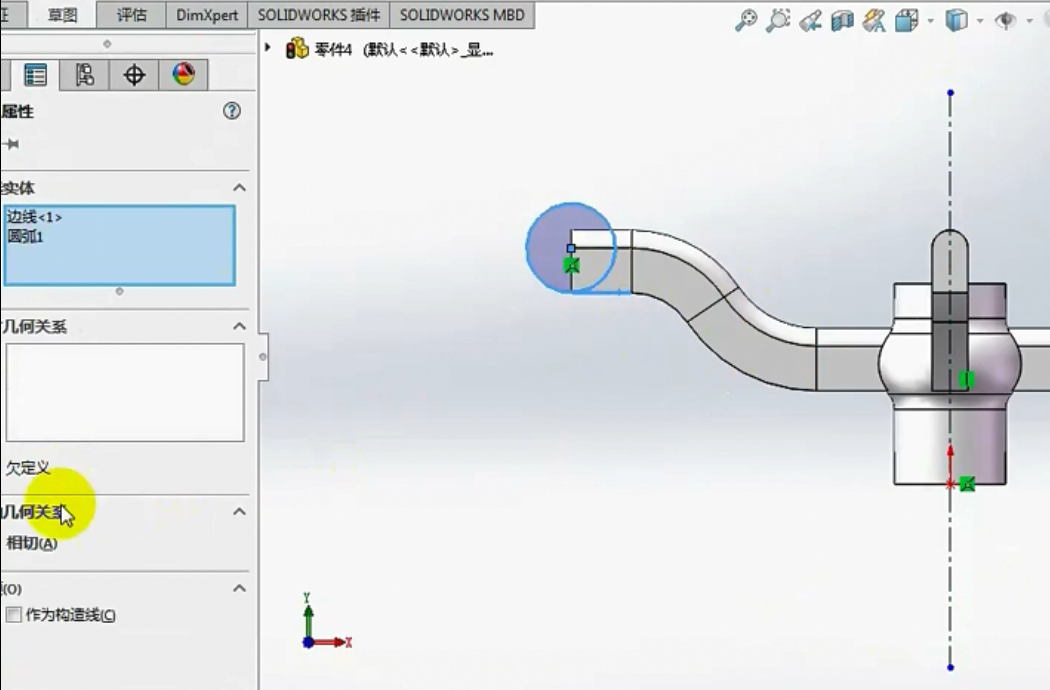

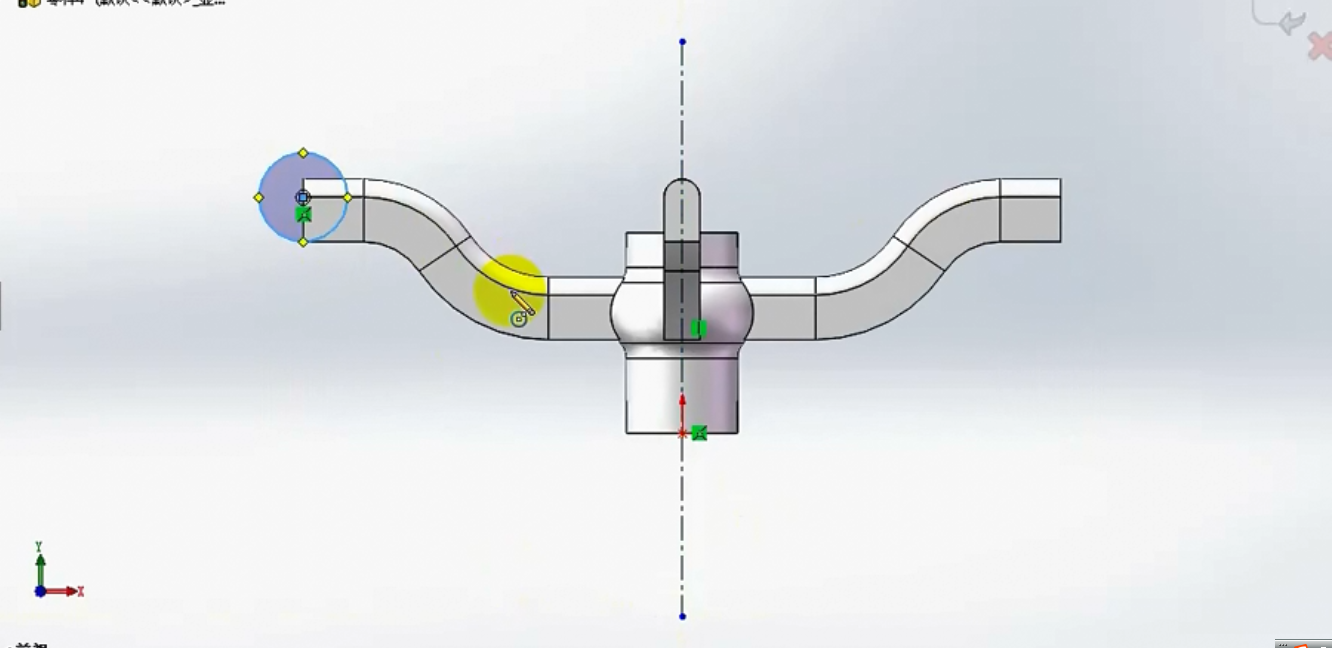

1. 繪制中心線，接著繪制圓，設置圓與下方一條直線的幾何關系為“相切”

2. 退出草圖，進行旋轉

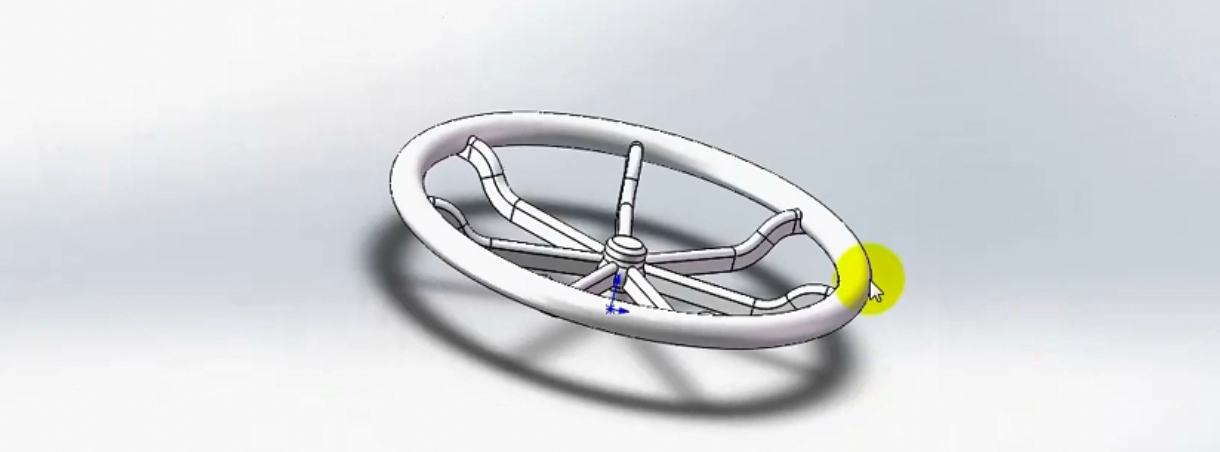

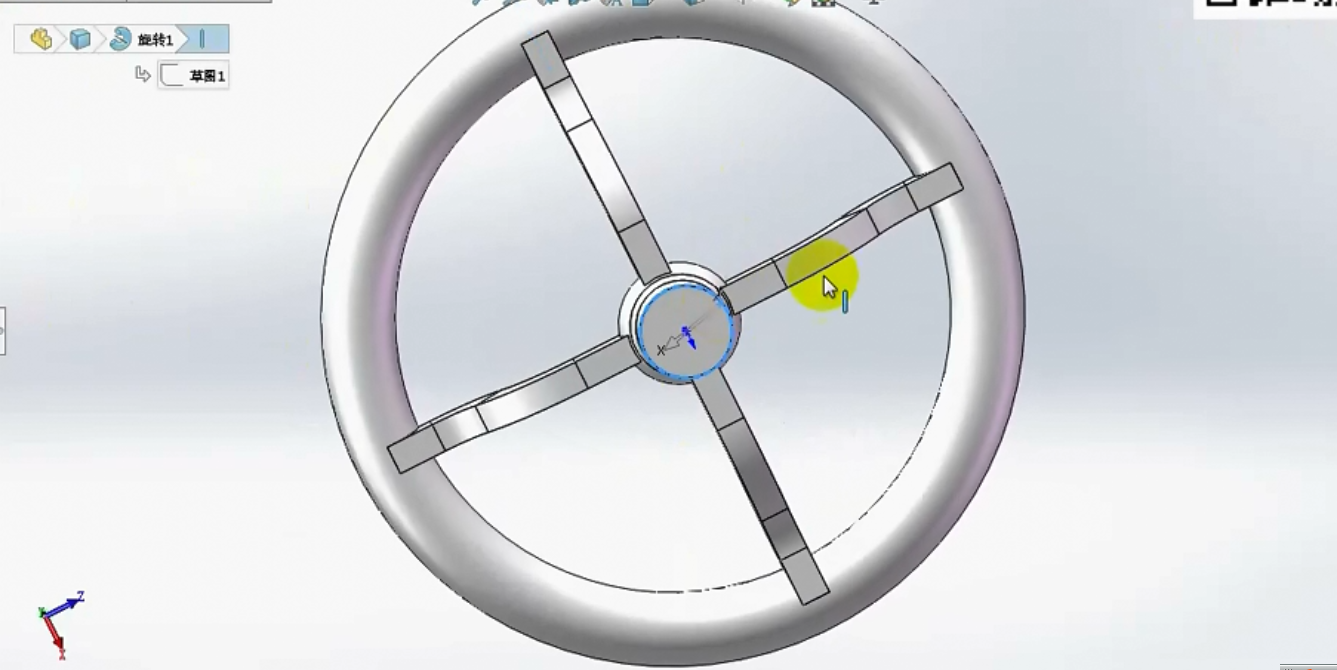

3. 結合前面兩篇“SOLIDWORKS建模之旋轉特征”和“SOLIDWORKS建模之掃描特征和線性陣列”，以上便是輪臺已經制作完成

4. 處理細節：

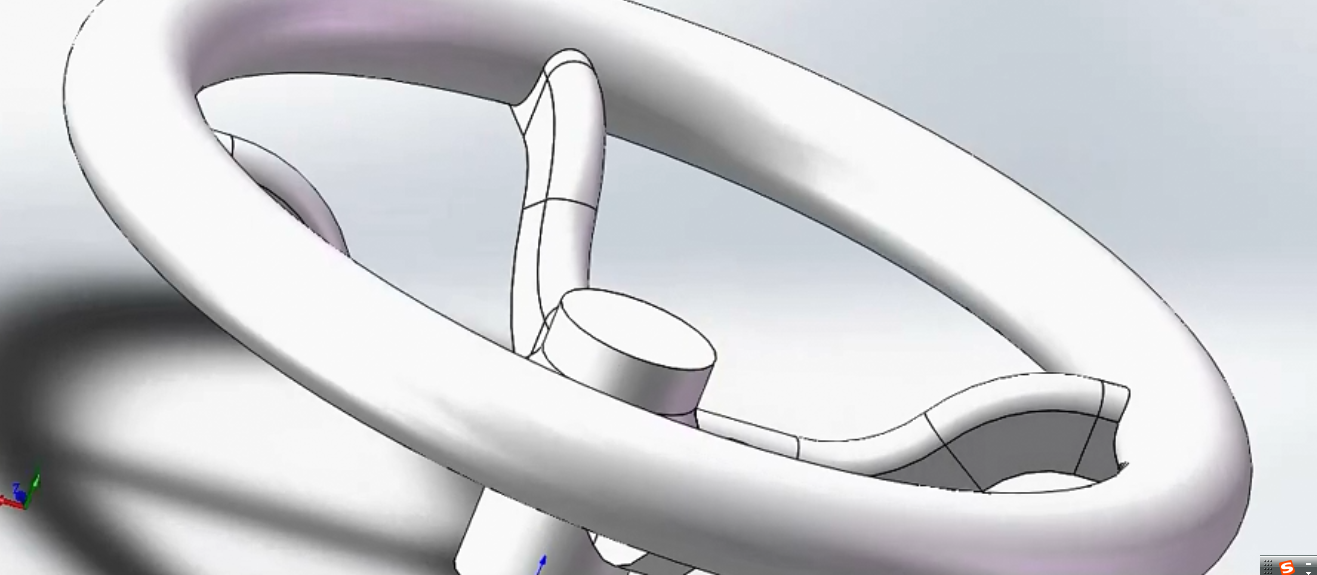

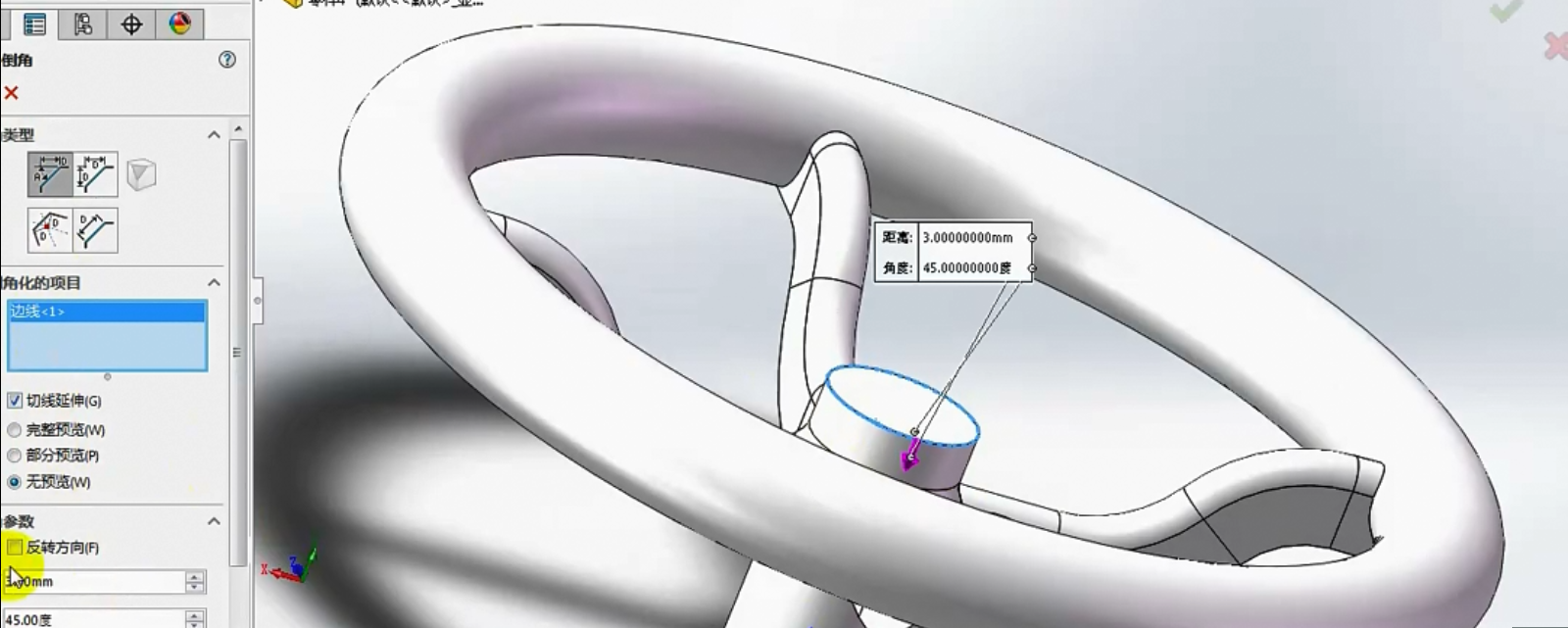

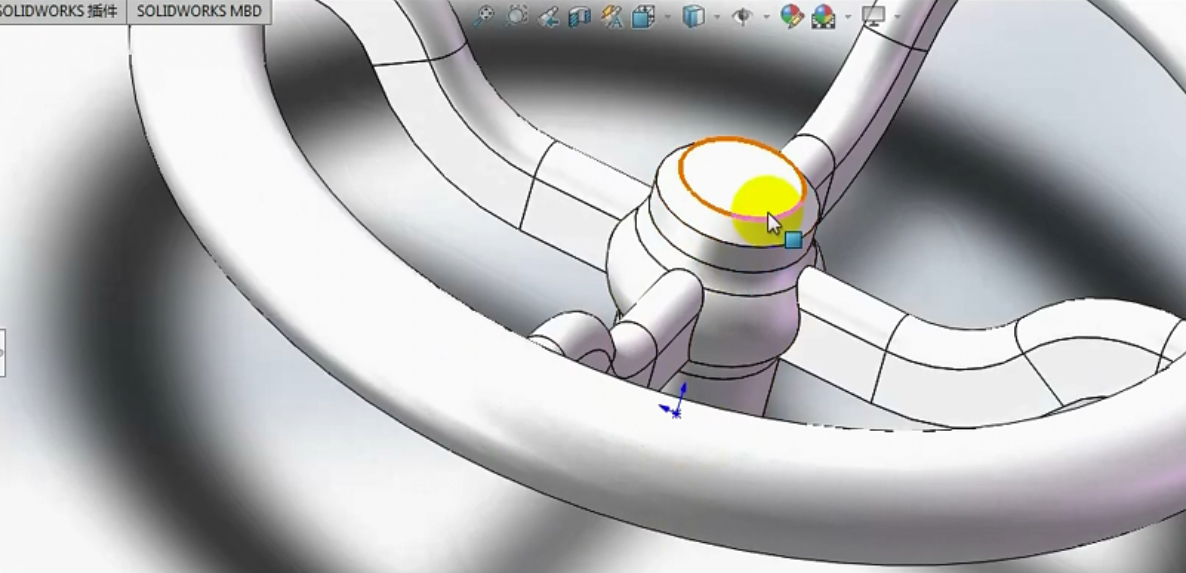

①　倒角的制作，點擊工具欄中“圓角”->“倒角”，選擇想要進行倒角的邊線，在左側屬性欄做相應的數據設置，點擊確定

②　很多時候，設計此輪臺是放置在其它模型上進行定位，那么就要在上面設計輪孔。

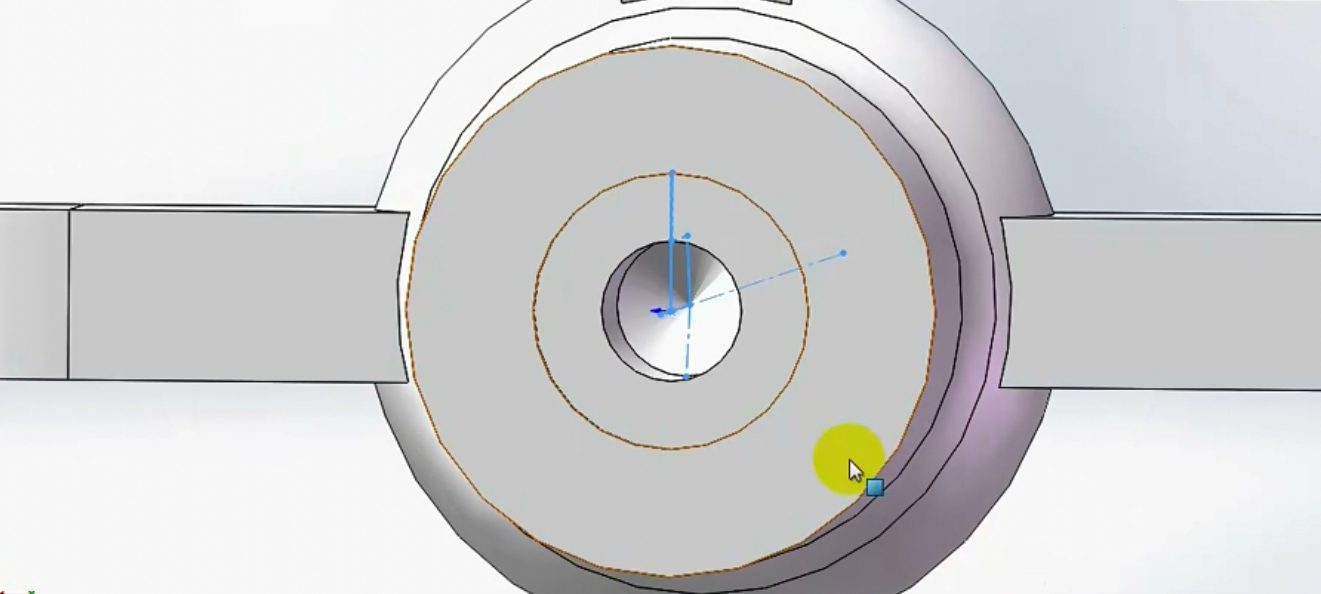

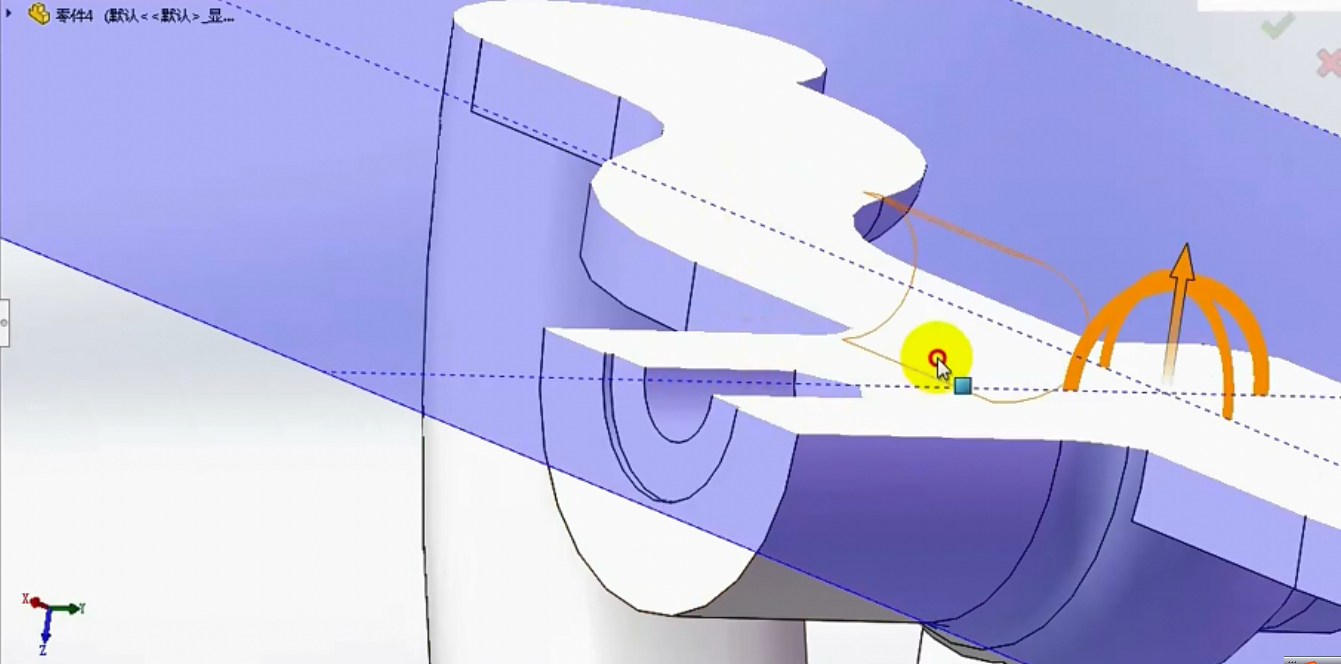

③　選擇想要制作的面，選擇菜單欄“異型導向孔”，在左側屬性欄中選擇想要的孔的類型等屬性特征，在選擇位置時，鼠標要點選到想要定位的點，接著打鉤確定

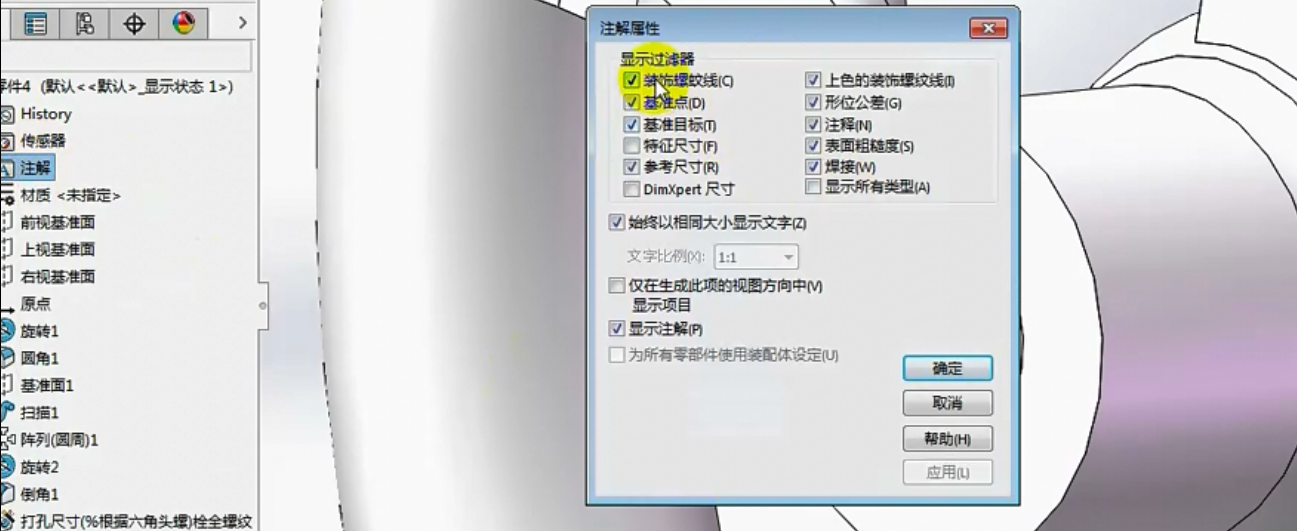

④　如果設置的螺紋沒有顯示出來，點擊“設計樹”->“注解”，右鍵鼠標，選擇“細節”，可以進行相應的選擇，并點擊確定

⑤　可以點擊“剖面視圖”進行預覽

5. 輪輻直徑與輪輻個數之間的關系怎么設定？可以使用方程線去構建設計意圖

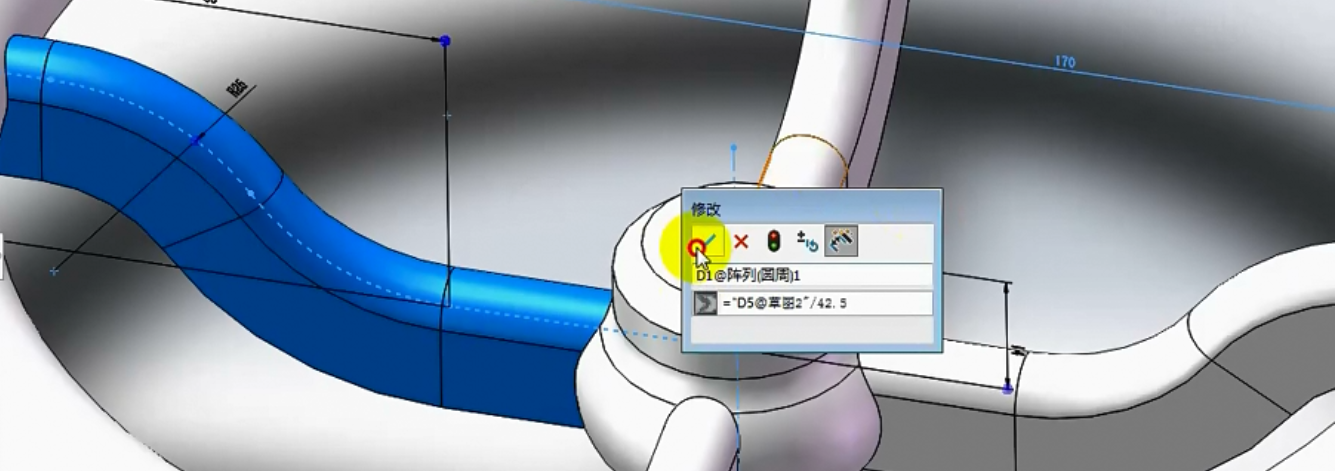

①　點擊設計樹中的“陣列（圓周）1”，設置函數

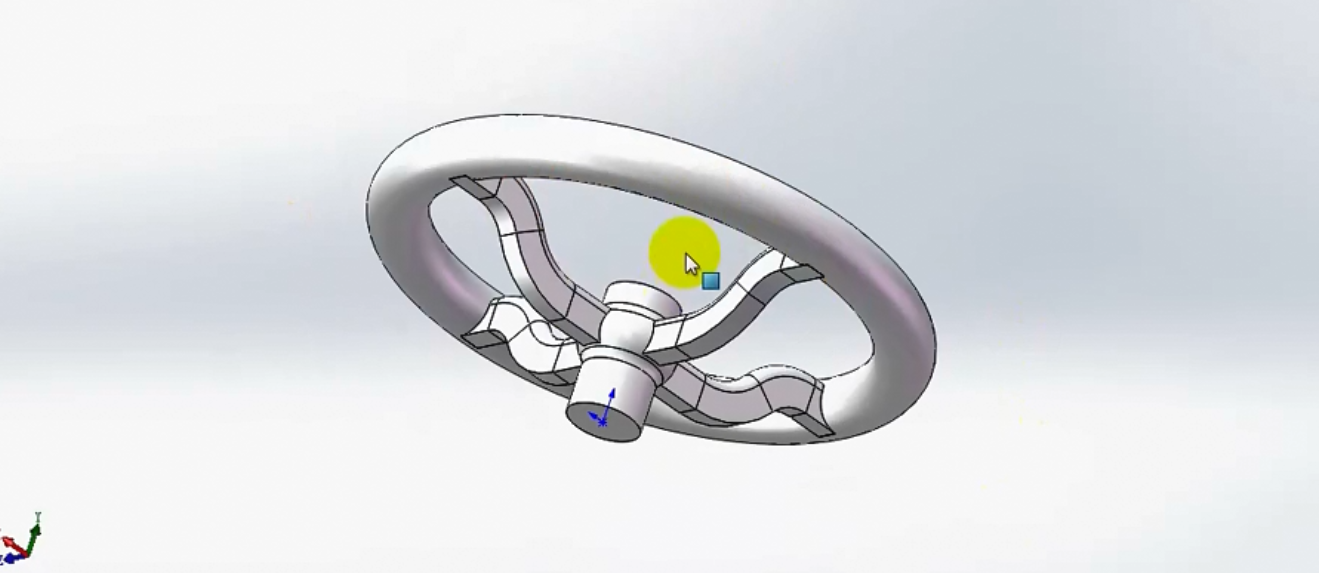

②　雙擊“輪輻”，修改直徑尺寸，刷新一下，可以觀察到輪輻大小和個數都發生了變化，這就是設計意圖的重要性

本章講解的內容便是以上幾個方面，感興趣的可以進行自我操作啦！
