在設計時，工程師經常會遇到類似“環形電感”的產品，很多工程師對此類模型的建模較為困惑，本期和大家分享一下建模思路和過程。

環形電感建模的難點是線圈的建模，建模的方法很容易分析出來，那就是采用“掃描”命令，“掃描”命令最少需要兩個草圖：一個為輪廓，一個為路徑，線圈的輪廓為草圖“圓”，這個簡單，而難點是路徑的創建，線圈路徑的創建方法：

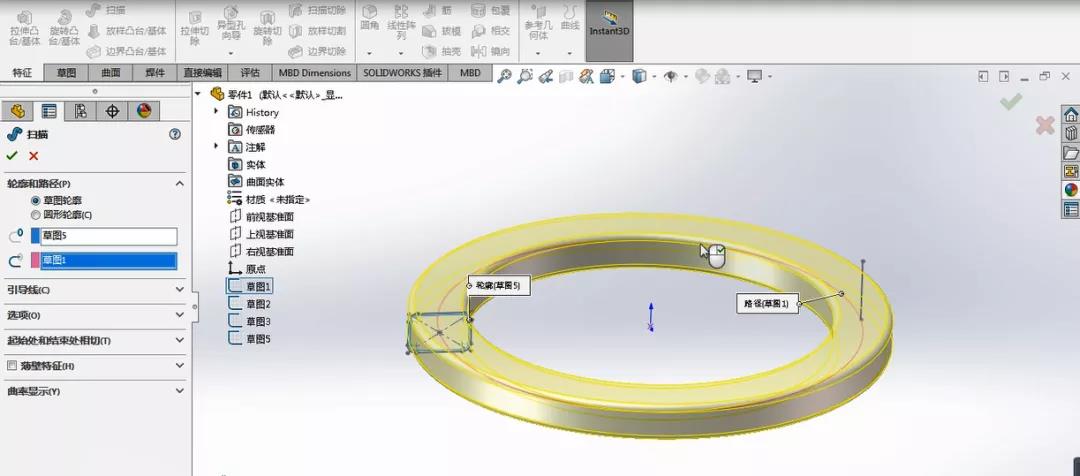

1、 分析路徑存在的面，通過分析，路徑可以分解為兩個面，一個為圓環面、一個為螺旋環面，通過曲面創建上述環；

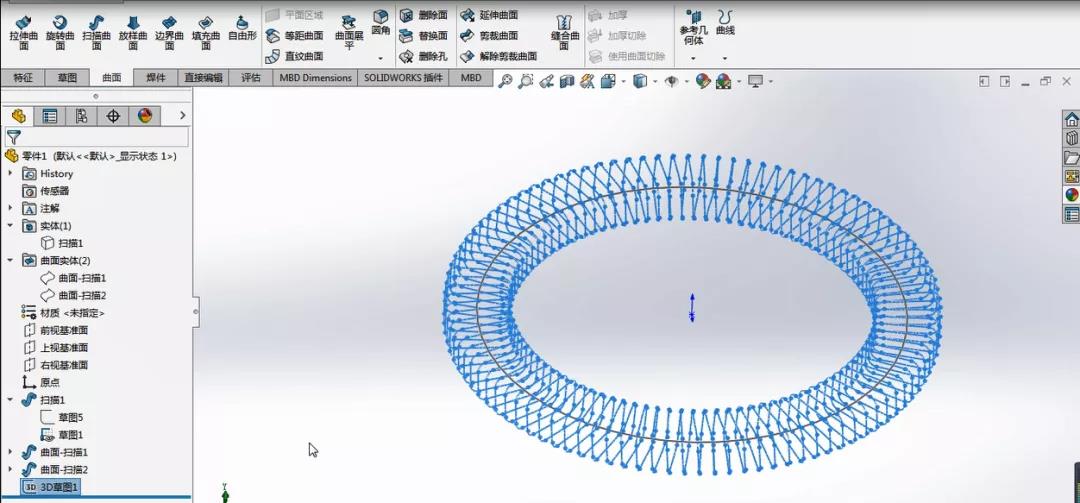

2、 通過命令“交叉曲線”得到3D草圖路徑；

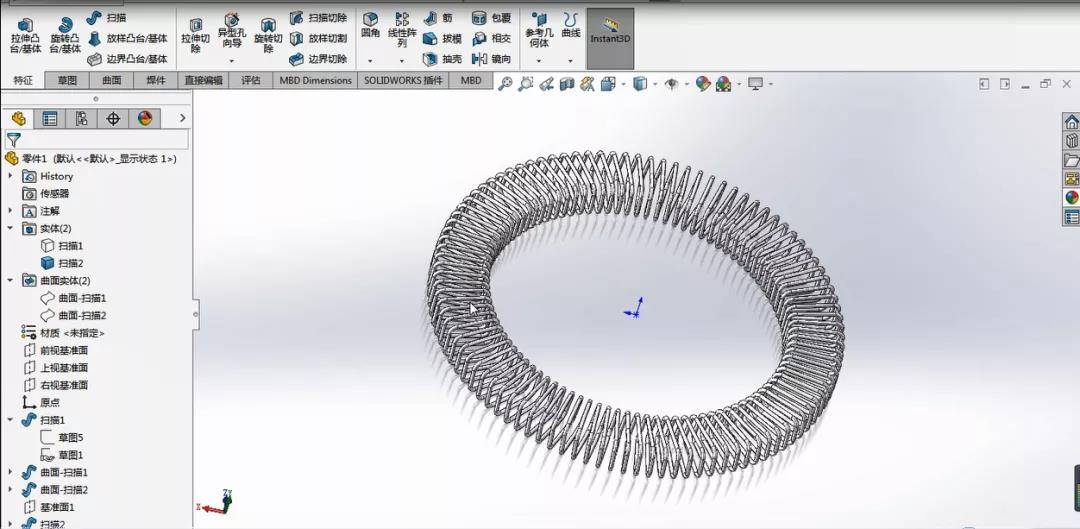

3、 使用“掃描”命令，指定輪廓草圖圓，路徑交叉曲線，確定后得到線圈模型。

最后將圓環曲面顯示出來，經過上色就完成建模啦。視頻中詳細介紹了環形電感的建模步驟，跟著視頻可以同步建模喔，點擊獲取視頻

---
