這類薄壁零件，使用SOLIDWORKS實體直接生成可事半功倍
2022-01-19
來源：杭州華睿
作者：杭州華睿
閱讀：2490

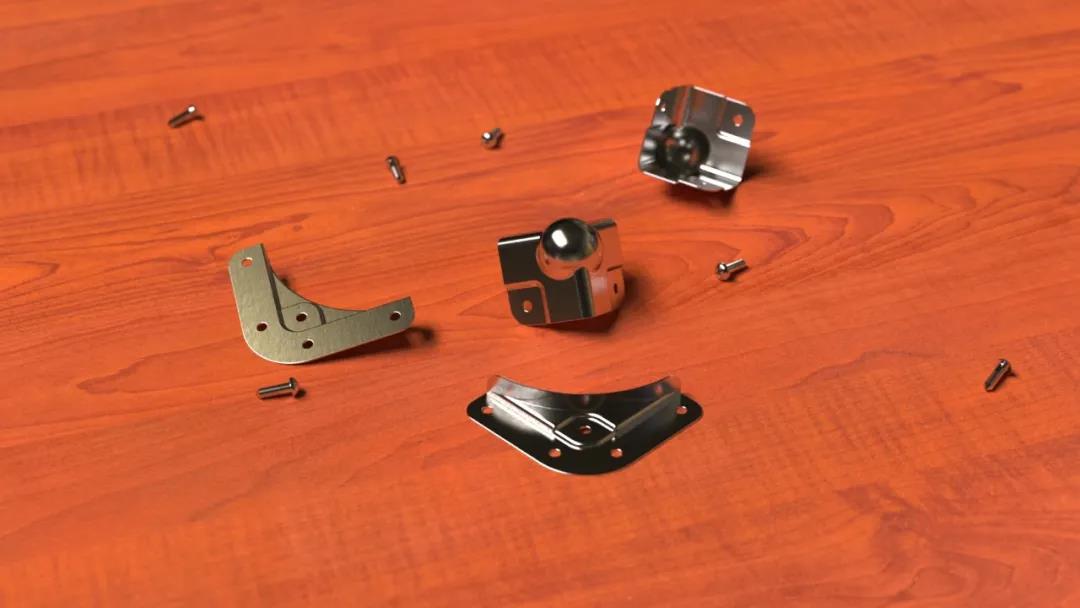

薄壁零件是常見的一類零件，本期通過包角、角碼這兩個薄壁零件進行建模演示，來解決有些薄壁零件不方便直接使用鈑金、曲面等工具建模的問題。

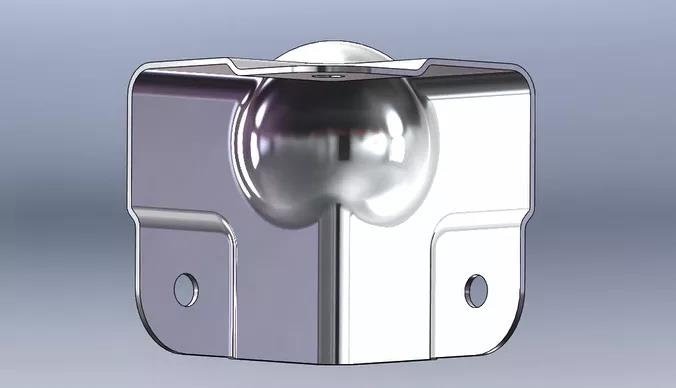

包角實體生成薄壁所用的方法：
點擊特征選項卡內的抽殼 > 設置厚度 > 選擇要移除的面。

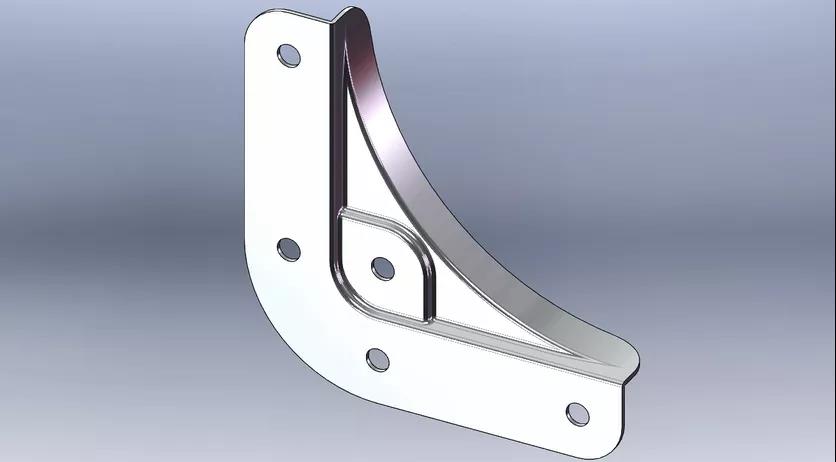

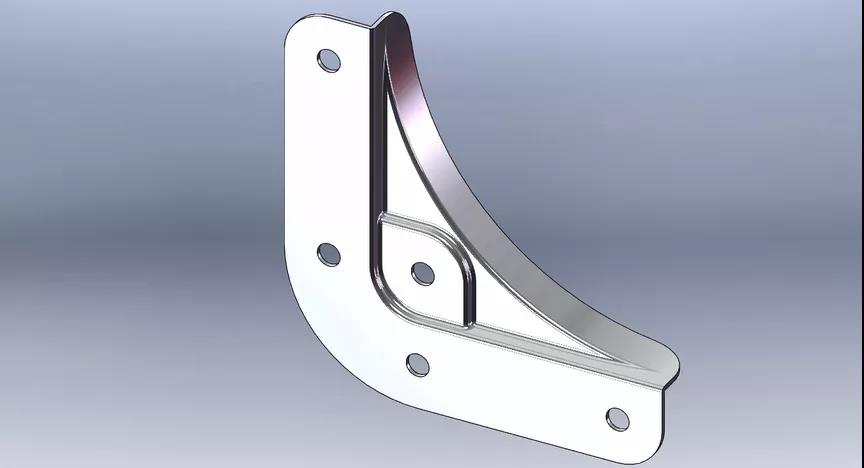

角碼實體生成薄壁所用的方法1：
點擊曲面選項卡內的刪除面 > 選擇要刪除的面 > 點擊曲面選項卡內的加厚 > 選擇要加厚的曲面 > 設置厚度。
角碼實體生成薄壁所用的方法2：
點擊曲面選項卡內的等距曲面 > 選擇要等距的曲面 > 設置等距距離 > 點擊特征選項卡內的刪除/保留實體 > 選擇要刪除的實體 > 點擊曲面選項卡內的加厚 > 選擇要加厚的曲面 > 設置厚度。
關于利用 SOLIDWORKS 實體生成薄壁零件的詳細操作，點擊觀看視頻。
